384 8 Programmazione: Cicli
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

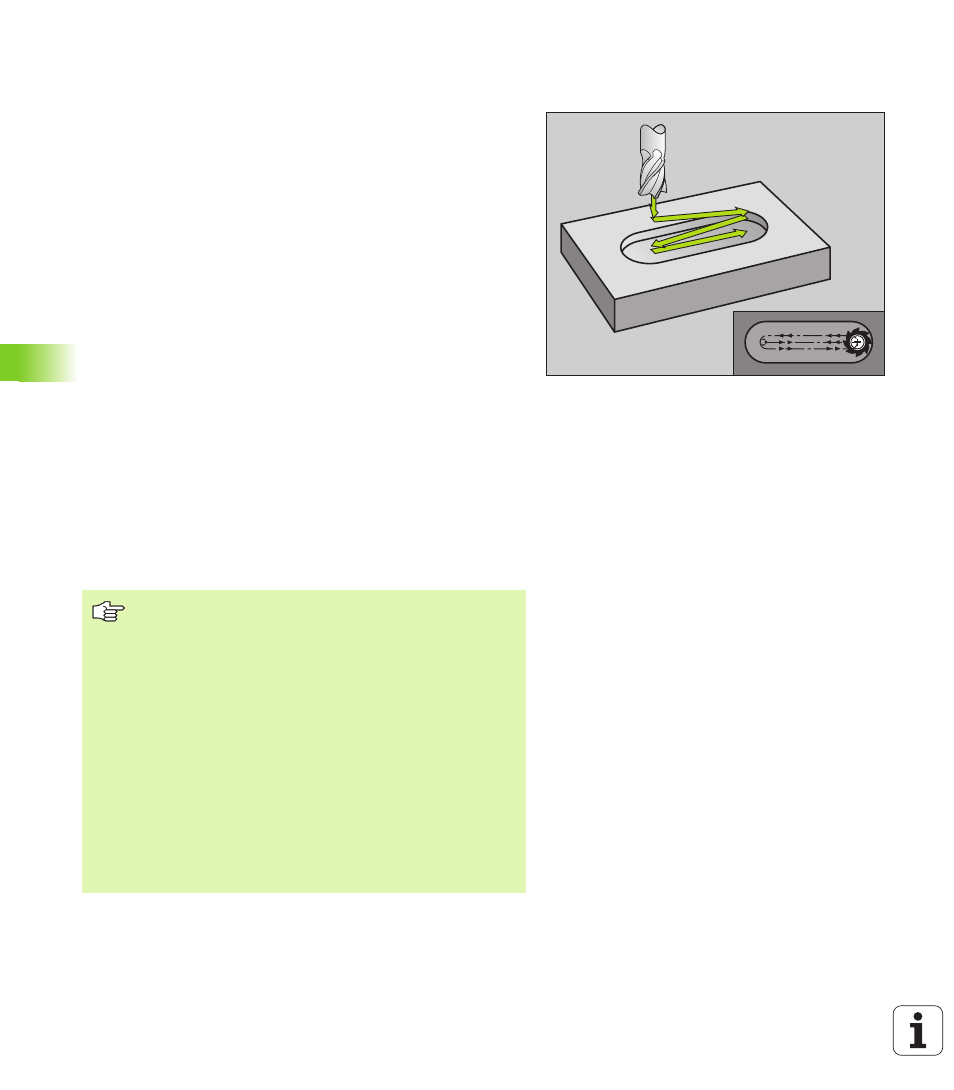

SCANALATURA (asola) penetrazione con
pendolamento (Ciclo 210)
Sgrossatura
1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla 2ª
DISTANZA DI SICUREZZA e successivamente al centro del
cerchio sinistro; da qui il TNC posiziona l'utensile alla DISTANZA DI
SICUREZZA sopra la superficie del pezzo
2 L’utensile si porta con la velocità di AVANZAMENTO DI
FRESATURA sulla superficie del pezzo; da qui la fresa si porta in
direzione longitudinale della scanalatura - penetrando
obliquamente nel materiale - al centro del cerchio destro
3 Successivamente l'utensile si riporta, di nuovo penetrando
obliquamente, fino al centro del cerchio sinistro; questi passi si
ripetono fino al raggiungimento della PROFONDITA' DI
FRESATURA programmata
4 Alla PROFONDITA' DI FRESATURA il TNC sposta l'utensile,
eseguendo una fresatura a spianare, all'altra estremità della
scanalatura e quindi di nuovo al centro della stessa
Finitura
5 Il TNC posiziona l'utensile al centro della scanalatura circolare e da
lì su un semicerchio in modo tangenziale all'estremità sinistra della
scanalatura; quindi il TNC esegue la finitura concorde del profilo
(con M3), se programmato anche con più passate
6 Alla fine del profilo l’utensile si stacca tangenzialmente e ritorna al
centro della scanalatura circolare sinistra
7 Successivamente l'utensile si porta in rapido FMAX alla DISTANZA
DI SICUREZZA e, se programmata, alla 2ª DISTANZA DI
SICUREZZA
Da osservare prima della programmazione
Il TNC preposiziona automaticamente l'utensile nell'asse
utensile e nel piano di lavoro.
In sgrossatura l'utensile penetra nel materiale pendolando
da una estremità all'altra della scanalatura. La foratura
preliminare non è quindi necessaria.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità =
0 il TNC non esegue il ciclo.
Scegliere una fresa con diametro non superiore alla
LARGHEZZA SCANALATURA e non inferiore a un terzo
della stessa.
Il diametro della fresa non deve essere inferiore alla metà
della lunghezza della scanalatura: altrimenti il TNC non può
far penetrare l'utensile con un movimento alternato.
