8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
8
DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
8
PROFONDITA'
Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo della scanalatura
8
AVANZAMENTO FRESATURA
Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min
8
PROFONDITA' DI ACCOSTAMENTO
Q202 (in valore
incrementale): quota di cui l'utensile viene accostato
complessivamente con un moto alternato nell'asse
del mandrino
8
TIPO DI LAVORAZIONE (0/1/2)
Q215: definizione del
tipo di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
8
COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata della superficie del pezzo
8
2ª DISTANZA DI SICUREZZA
Q204 (in valore
incrementale): coordinata Z che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
8
CENTRO 1º ASSE
Q216 (in valore assoluto): centro della
scanalatura, nell'asse principale del piano di lavoro
8
CENTRO 2º ASSE
Q217 (in valore assoluto): centro della
scanalatura, nell'asse secondario del piano di lavoro
8
LUNGHEZZA 1º LATO
Q218 (lunghezza parallela all'asse
principale del piano di lavoro): inserire il lato più lungo
della scanalatura
8
LUNGHEZZA 2º LATO
Q219 (lunghezza parallela all'asse
secondario del piano di lavoro): inserire la larghezza
della scanalatura; se la larghezza è uguale al diametro
dell'utensile, il TNC esegue solo la sgrossatura
(fresatura di asole)
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!

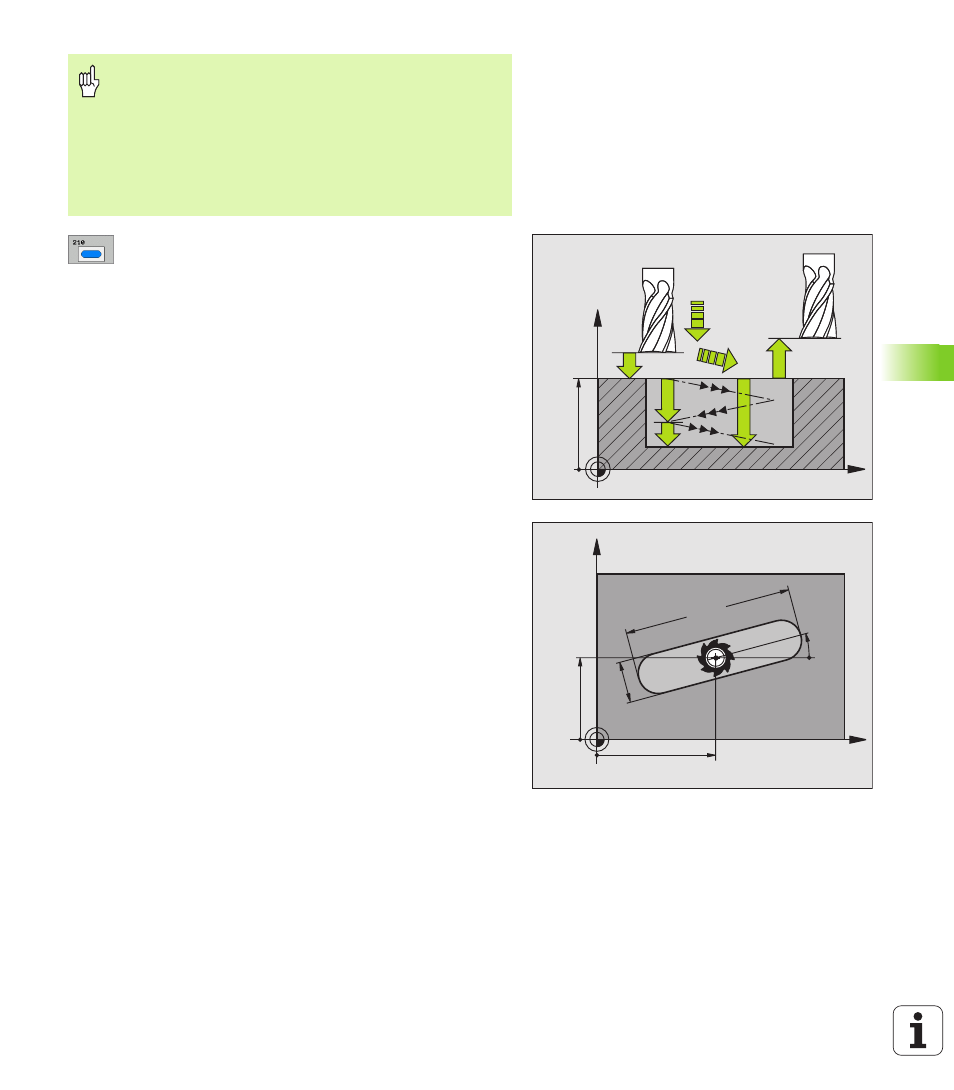

X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
