236 6 Programmazione: Programmazione profili
6.6 T
raiet
to
ri
e - Pr
ogr
ammazione liber
a dei pr
ofili FK

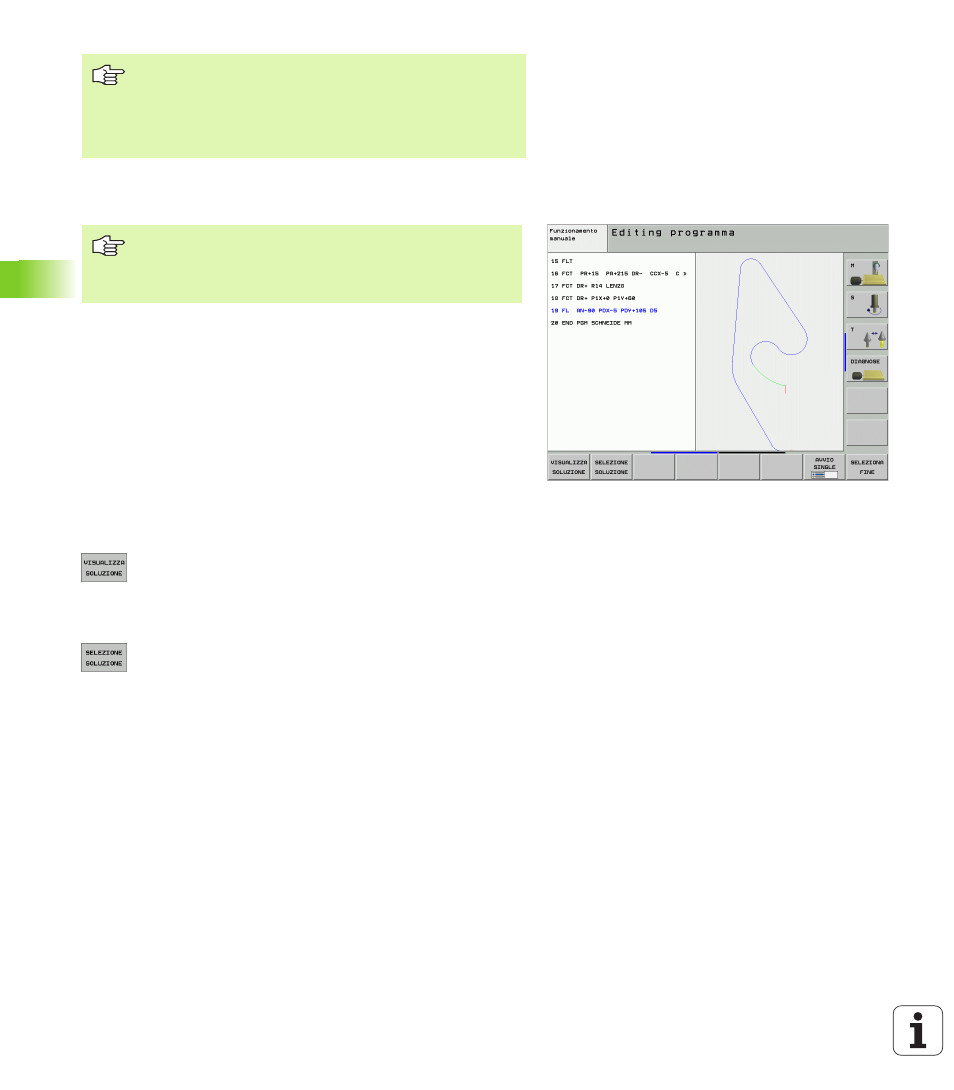

Grafica per la programmazione FK
Con dati di coordinata incompleti è spesso impossibile definire in
modo univoco il profilo di un pezzo. In questo caso il TNC visualizza con
la grafica FK le possibili soluzioni fra le quali l'operatore può scegliere
quella corretta. La grafica FK visualizza il profilo del pezzo in vari colori:
Quando i dati inseriti consentono più soluzioni, e quindi l'elemento di
profilo viene visualizzato in verde, occorre scegliere il profilo corretto
come segue:
8 Premere il softkey SOLUZIONE VISUALIZZA tante
volte finché verrà visualizzato l'elemento di profilo
corretto Utilizzare la funzione Zoom (2° livello
softkey), se le soluzioni possibili non sono distinguibili
nella rappresentazione standard
8 L'elemento di profilo visualizzato corrisponde al
disegno: confermarlo con il softkey SELEZIONE
SOLUZIONE
Generazione di programmi FK per TNC 4xx:
Affinché un TNC 4xx possa leggere programmi FK generati
su un iTNC 530, l'ordine dei singoli elementi FK all'interno
di un blocco deve essere definito nello stesso modo in cui
essi sono disposti nel livello softkey.
Per poter utilizzare la grafica per la programmazione FK,
selezionare la ripartizione dello schermo PGM + GRAFICA
(vedere "MEMORIZZAZIONE/EDITING PROGRAMMA",
pag. 42)
bianco L'elemento di profilo è completamente definito
Verde I dati inseriti consentono più soluzioni; l'operatore
sceglie quella corretta
Rosso I dati inseriti non sono sufficienti per il calcolo
dell'elemento di profilo; occorre inserire ulteriori dati
