HEIDENHAIN iTNC 530 351
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

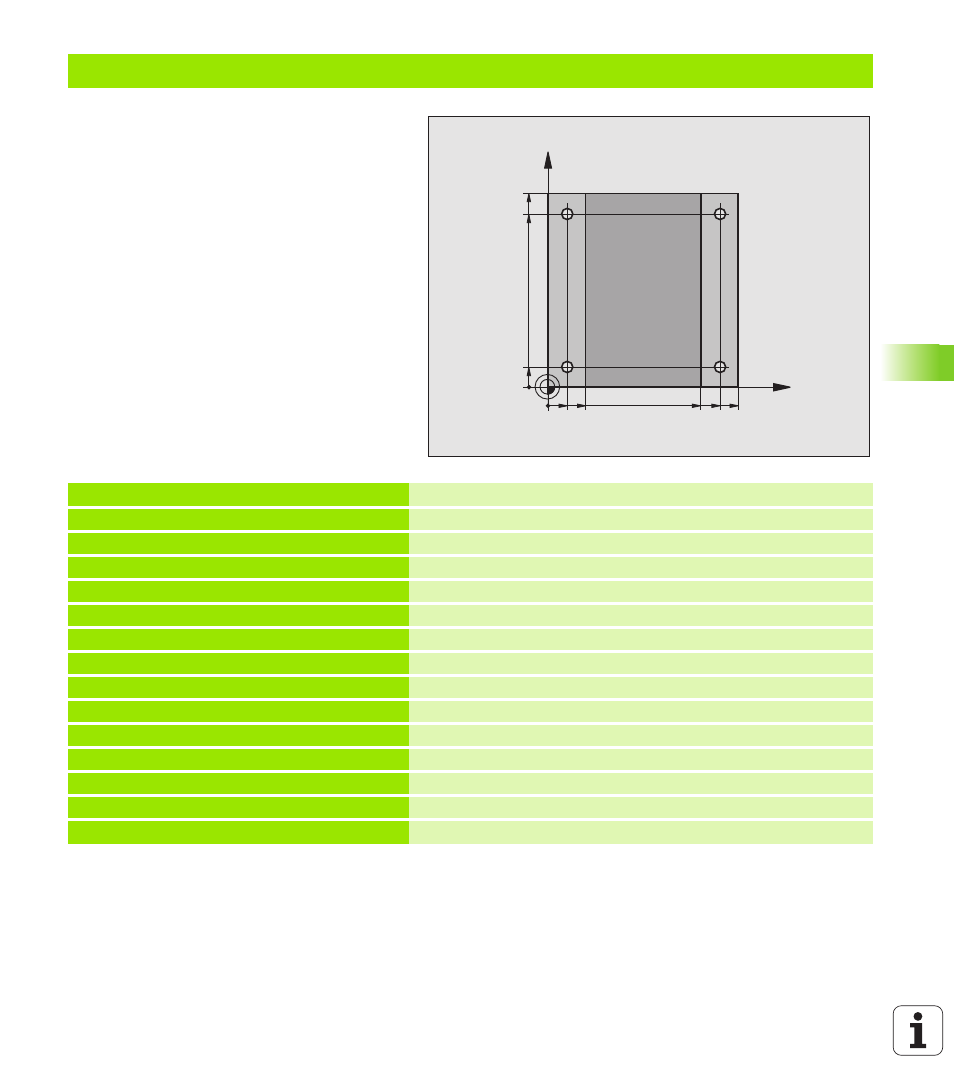

Esempio: Cicli di foratura
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3 Definizione utensile
4 TOOL CALL 1 Z S4500 Chiamata utensile
5 L Z+250 R0 FMAX Disimpegno utensile
6 CYCL DEF 200 FORATURA Definizione ciclo
Q200=2 ;DIST. DI SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;F. TEMPO SOSTA SOPRA
Q203=-10 ;COOR. SUPERF.
Q204=20 ;2. DIST. DI SICUREZZA
Q211=0,2 ;TEMPO DI SOSTA SOTTO
X
Y
20
10
100
100
10
90
90 80
