462 8 Programmazione: Cicli
8.9 Cicli per la con
v
ersione di coor
dinat
e

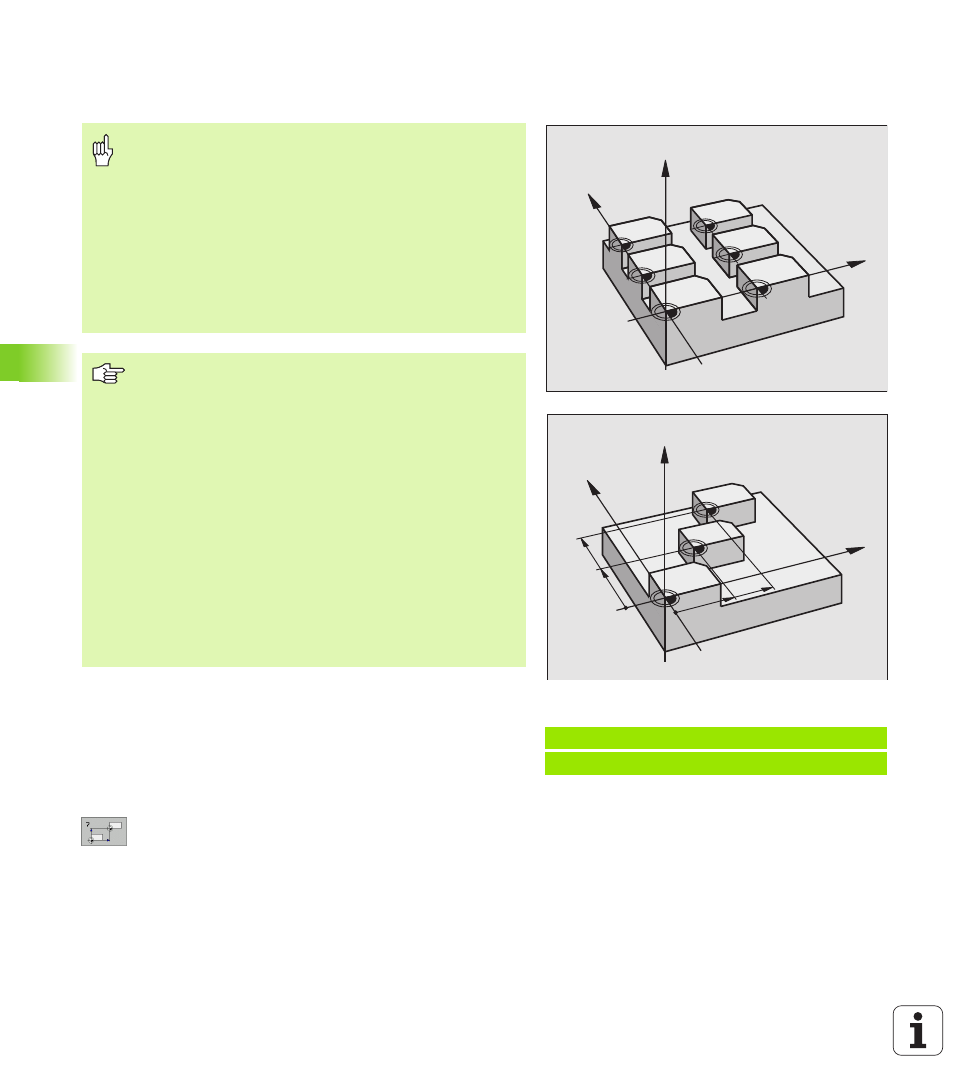

Spostamento dell'ORIGINE con tabelle origini
(Ciclo 7)
Impiego
Utilizzare le tabelle origini in caso di
„ ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
„ uso frequente dello stesso spostamento dell'origine
Nell'ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
8 SPOSTAMENTO : inserire il numero dell'origine dalla
tabella origini o un parametro Q; introducendo un
parametro Q, il TNC attiva il numero dell'origine
specificato in quel parametro Q
Annullamento
„ Chiamare dalla tabella origini lo spostamento delle coordinate
X=0; Y=0 ecc.
„ Chiamare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella definizione del ciclo.
Esempio: Blocchi NC
77 CYCL DEF 7.0 ORIGINE
78 CYCL DEF 7.1 #5
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Le origini dalla tabella origini sono riferite sempre ed
esclusivamente all’origine attuale (Preset).
Il parametro macchina 7475, con cui si è definito in
precedenza se le origini sono riferite all’origine della
machina o all’origine del pezzo, ha soltanto una funzione di
sicurezza. Se è impostato MP7475 = 1 il TNC emette un
messaggio d'errore se viene chiamato uno spostamento
dell’origine da una tabella origini.
Le tabelle origini del TNC 4xx, le cui coordinate sono
riferite all’origine della macchina (MP7475 = 1), non
possono essere impiegate nel iTNC 530.
Se si utilizza lo spostamento dell'origine da tabella origini,
occorre utilizzare la funzione SEL TABLE, per attivare la
tabella desiderata da programma NC.
Se si lavora senza SEL TABLE, occorre attivare la tabella
origini desiderata prima del test o dell'esecuzione del
programma (ciò vale anche per la grafica del programma):
„ Selezionare la tabella desiderata per l'esecuzione del
programma nel modo operativo Test del programma
tramite la gestione file dati: La tabella assume lo stato S
„ Selezionare la tabella desiderata per l'esecuzione del
programma in una delle modalità di esecuzione tramite
la gestione file dati: La tabella assume lo stato M
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Eventuali nuove righe possono essere aggiunte solo alla
fine della tabella.
