246 6 Programmazione: Programmazione profili
6.6 T
raiet
to
ri
e - Pr
ogr
ammazione liber
a dei pr
ofili FK

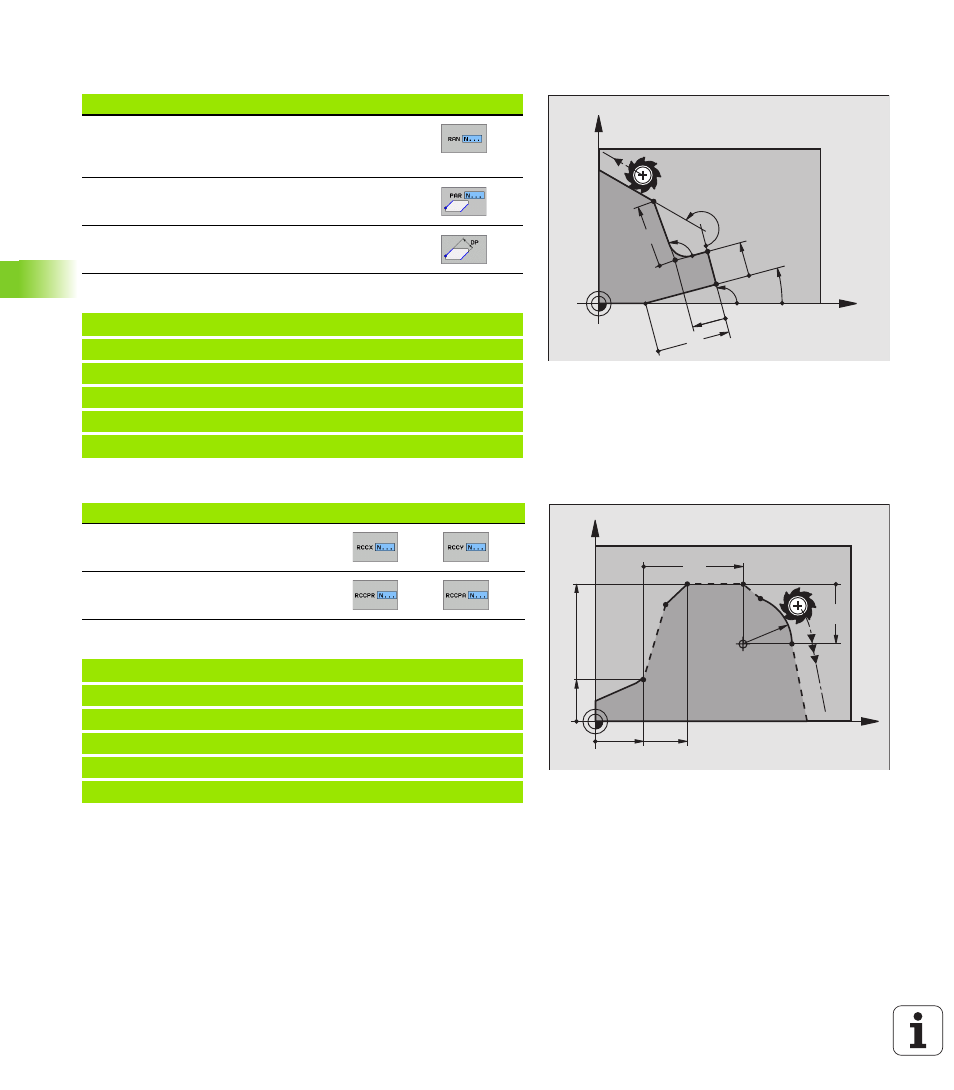

Riferimenti relativi al blocco N: direzione e lunghezza
dell’elemento di profilo
Esempi di blocchi NC
Riferimenti relativi al blocco N: centro del cerchio CC
Esempi di blocchi NC
Dati noti Softkey
Angolo tra una retta e un altro elemento del profilo
oppure tra la tangente di ingresso ad un arco di
cerchio ed un altro elemento del profilo
Riferimenti relativi per le coordinate di una traiettoria
circolare
Distanza tra retta ed elemento di profilo parallelo
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Dati noti Softkey
Coordinate cartesiane del centro del
cerchio rispetto al blocco N
Coordinate polari del centro del
cerchio rispetto al blocco N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
X
Y
18 10
35
10
R10
20
CC
15
