HEIDENHAIN iTNC 530

185

5.4 Cor

rezione tr

idimensionale dell’ut

e

nsile (opzione sof

tw

a

re

2)

Definizione di vettore normale

Un vettore normale è una grandezza matematica avente una
dimensione pari a 1 ed una qualsivoglia direzione. Nel caso di record
LN, il TNC necessiterebbe fino a due vettori normali, uno per
determinare la direzione dei vettori di superficie, e l'altro (opzionale)
per la direzione dell'orientamento dell'utensile. La direzione del
vettore normale viene definita dalle componenti NX, NY e NZ. Per le
frese a candela e frontali esso è diretto perpendicolarmente alla
superficie del pezzo al punto di riferimento utensile P

T

, per frese

sferiche a P

T

‘ ovvero P

T

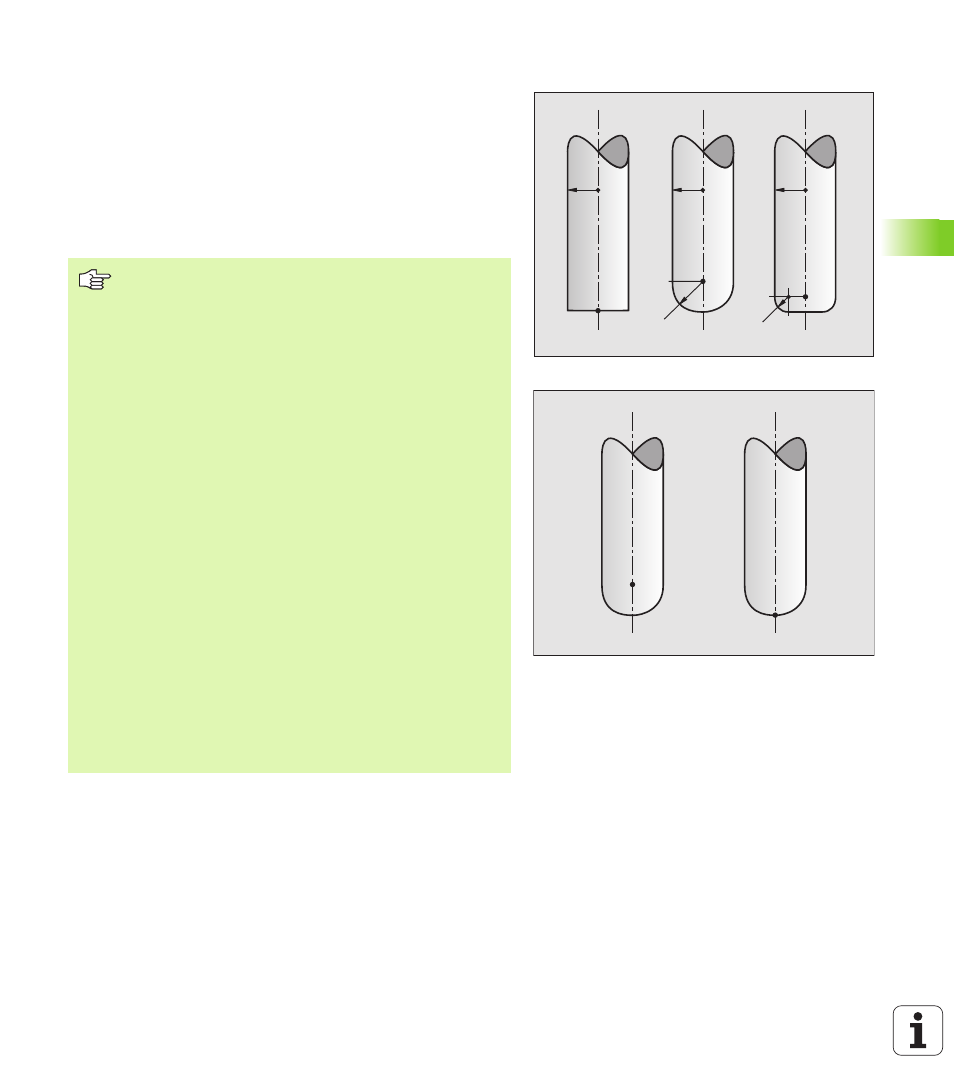

(vedere figura). La direzione dell'orientamento

utensile è determinata dai componenti TX, TY e TZ.

Le coordinate per le posizioni X, Y e Z e per i vettori normali
NX, NY, NZ ovvero TX, TY e TZ devono essere
programmate nel blocco NC nello stesso ordine di
sequenza.

Nel blocco LN indicare sempre tutte le coordinate e tutti i
vettori normali, anche quando i valori non sono variati
rispetto al blocco precedente.

TX, TY e TZ deve essere definito sempre con valori
numerici. I parametri Q non sono ammessi.

Calcolare ed emettere i vettori normali sempre con 7 cifre
decimali, per evitare interruzioni di avanzamento durante
la lavorazione.

La correzione 3D con vettori normali è valida per le
indicazioni di coordinate negli assi principali X, Y, Z.

Serrando un utensile con sovradimensione (valori delta
positivi), il TNC emette un messaggio d'errore. Il
messaggio d’errore può essere soppresso con la funzione
ausiliaria M107 (vedere "Premesse per i blocchi NC con
vettori perpendicolari alla superficie e correzione 3D", pag.
179).

Il TNC non emette alcun messaggio d'errore in caso di
danneggiamento del profilo dovuto ad una maggiorazione
dell'utensile.

Mediante il parametro macchina 7680 si determina se il
sistema CAD ha corretto la lunghezza utensile mediante il
centro della sfera P

T

oppure il polo della sfera P

SP

(vedere

figura).

P

T

R

R

R

R2

P

T

P

T

R2

P

T

'

P

T

P

SP
