368 8 Programmazione: Cicli
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e
8 TIPO DI LAVORAZIONE (0/1/2) Q215: definizione del
tipo di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)

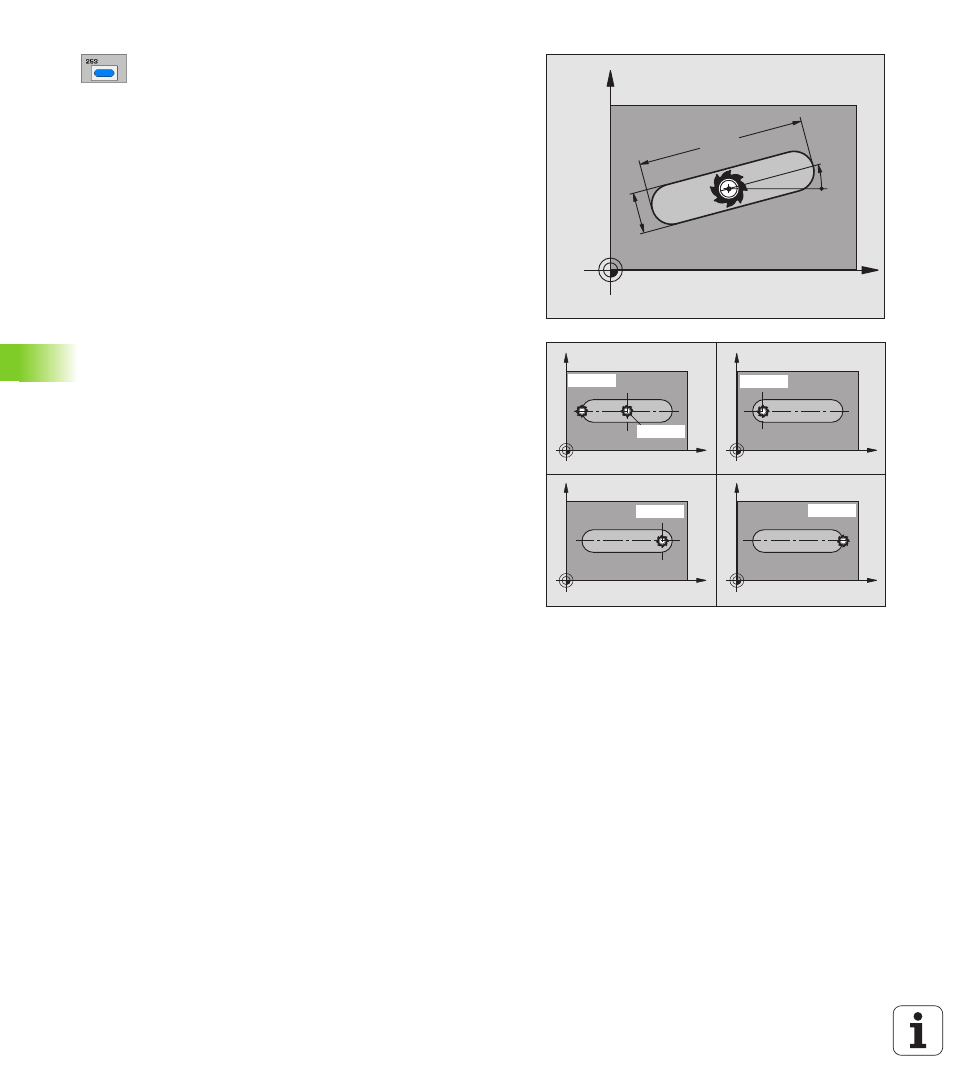

8 LUNGHEZZA SCANALATURA Q218 (lunghezza parallela
all'asse principale del piano di lavoro): inserire il lato
più lungo della scanalatura
8 LARGHEZZA SCANALATURA Q219 (lunghezza parallela
all'asse secondario del piano di lavoro): inserire la
larghezza della scanalatura; se la larghezza è uguale al
diametro dell'utensile, il TNC esegue solo la
sgrossatura (fresatura di asole) Larghezza massima
della scanalatura durante la sgrossatura: Doppio del
diametro dell'utensile
8 SOVRAM. FINITURA LATERALE Q368 (in valore
incrementale): sovrametallo per finitura nel piano di
lavoro
8 Rotazione Q224 (in valore assoluto): angolo con cui
tutta la scanalatura viene ruotata. Il centro di rotazione
si trova nella posizione in cui si trova l’utensile al
momento della chiamata del ciclo
8 POSIZIONE DELLA SCANALATURA (0/1/2/3/4) Q367:
Posizione della scanalatura riferita alla posizione
dell’utensile al momento della chiamata del ciclo:
0: posizione utensile = centro scanalatura
1: posizione utensile = estremità sinistra della
scanalatura
2: posizione utensile = centro della scanalatura
circolare sinistra
3: posizione utensile = centro della scanalatura
circolare destra
4: posizione utensile = estremità destra della
scanalatura
8 AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min
8 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03:
+1 = concorde
–1 = discorde
X
Y
Q219
Q218
Q224
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
