328 8 Programmazione: Cicli
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

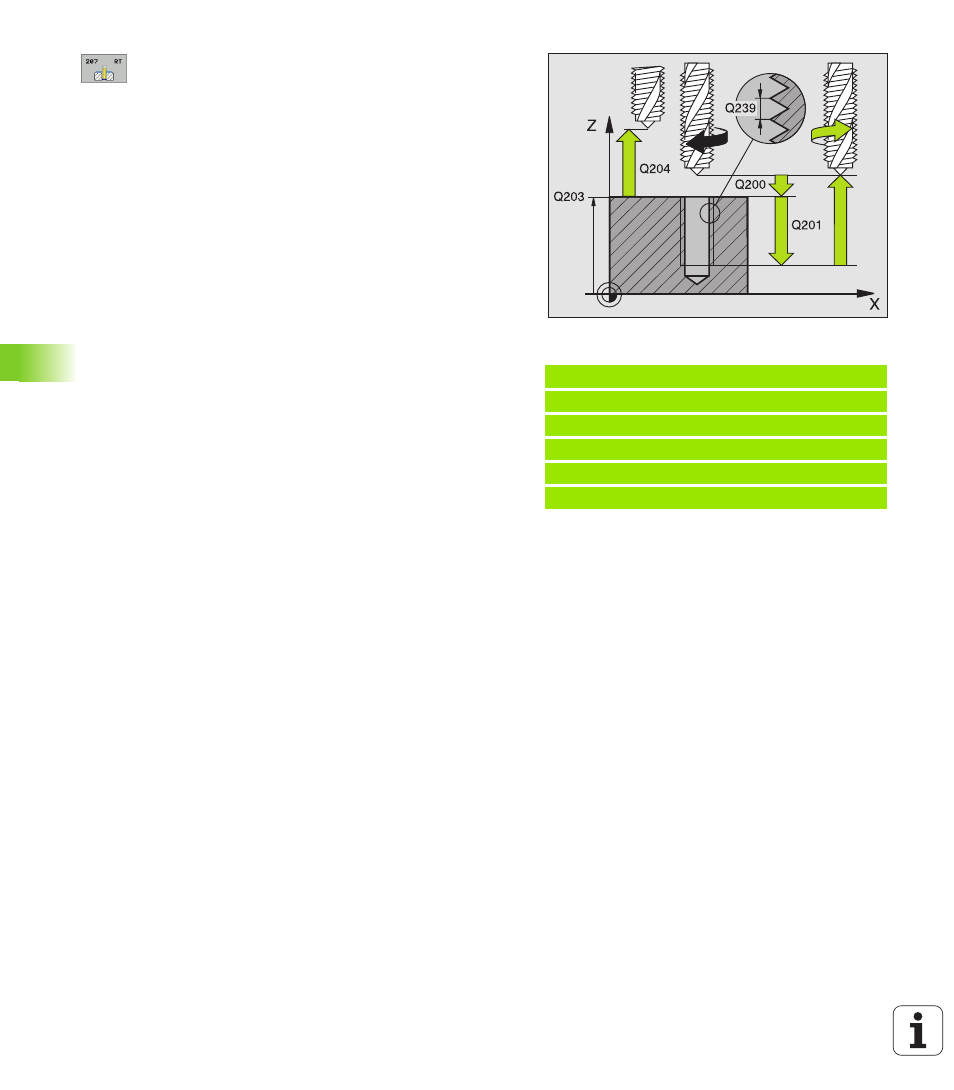

8 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo
8 PROFONDITA' Q201 (in valore incrementale): distanza
tra la superficie del pezzo e la fine della filettatura
8 PASSO DELLA FILETTATURA Q239:
passo della filettatura. Il segno definisce se si tratta di
una filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
–= Filettatura sinistrorsa
8 COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
8 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio)
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà il softkey OPERAZ. MANUALE. Premendo il softkey
OPERAZ. MANUALE l'utensile può essere disimpegnato da
programma. Per questo disimpegno controllato azionare il tasto
esterno di movimento positivo dell'asse mandrino attivo.
Esempio: Blocchi NC
26 CYCL DEF 207 MASCHIATURA RIGIDA NUOVO
Q200=2 ;DIST. DI SICUREZZA
Q201=-20 ;PROFONDITÀ
Q239=+1 ;PASSO FILETTATURA
Q203=+25 ;COOR. SUPERF.
Q204=50 ;2A DIST. DI SICUREZZA
