5.2 Dati utensile
Premesse per la correzione dell'utensile
Di norma si programmano le coordinate delle traiettorie nel modo in
cui il pezzo viene quotato nel disegno. Affinché il TNC possa calcolare
la traiettoria del centro dell'utensile, quindi effettuare una correzione
dell'utensile, occorre inserire la lunghezza e il raggio per ogni singolo
utensile.
I dati utensile possono essere inseriti con la funzione TOOL DEF
direttamente nel programma o separatamente in tabelle utensili.
Inserendo i dati utensile in tabelle, sono disponibili ulteriori
informazioni specifiche d'utensile. Durante l'esecuzione del
programma il TNC tiene conto di tutti i dati inseriti.
Numero utensile, nome utensile
Ogni utensile viene identificato da un numero tra 0 e 32767. Lavorando
con tabelle utensili si possono assegnare inoltre dei nomi utensile. I
nomi utensile possono essere composti da 32 caratteri al massimo.
L’utensile con il numero 0 viene identificato quale “utensile zero” con
lunghezza L=0 e raggio R=0. Anche nelle Tabelle utensili dovrebbe
essere definito con L=0 e R=0.
Lunghezza L dell'utensile

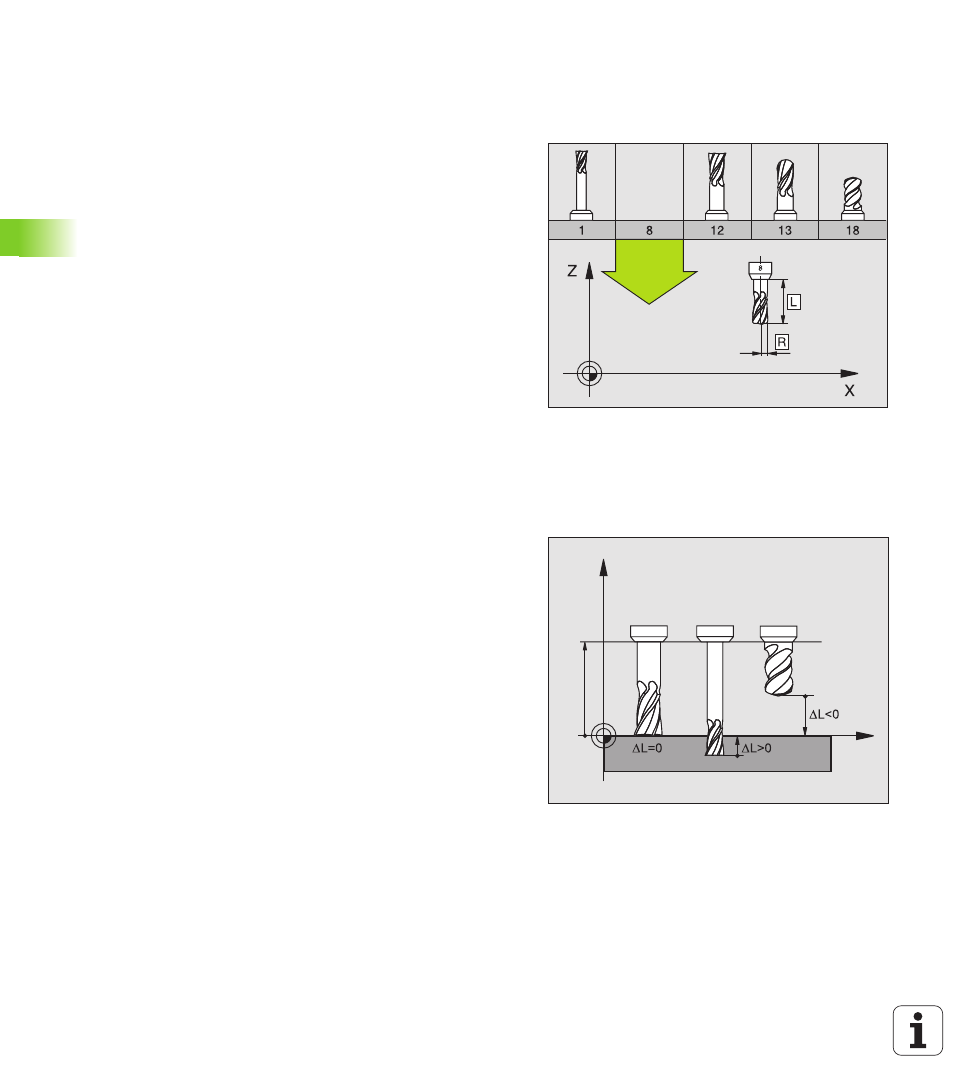

La lunghezza L dell'utensile può essere determinata in due modi:
Dalla differenza tra la lunghezza dell'utensile e la lunghezza L0
dell'utensile zero
Segni:
Determinazione della lunghezza:
8
Portare l'utensile zero sulla posizione di riferimento nell'asse
utensile (p. es. superficie pezzo Z=0)
8
Impostare la visualizzazione dell'asse utensile a zero (impostazione
del punto di riferimento)
8
Cambiare l'utensile
8
Portare l'utensile sulla stessa posizione di riferimento dell'utensile
zero
8
Viene visualizzato nell'asse utensile la differenza di lunghezza tra
l'utensile e l'utensile zero
8
Memorizzare il valore nel blocco TOOL DEF o nella tabella utensili,
premendo il tasto “Conferma posizione reale”
Definizione della lunghezza L con un dispositivo di presetting
Successivamente inserire il valore determinato direttamente nella
definizione TOOL DEF dell'utensile o nella tabella utensili.
L>L0:
L'utensile è più lungo dell'utensile zero
L<L0:
L'utensile è più corto dell'utensile zero
Z
X
L
0
