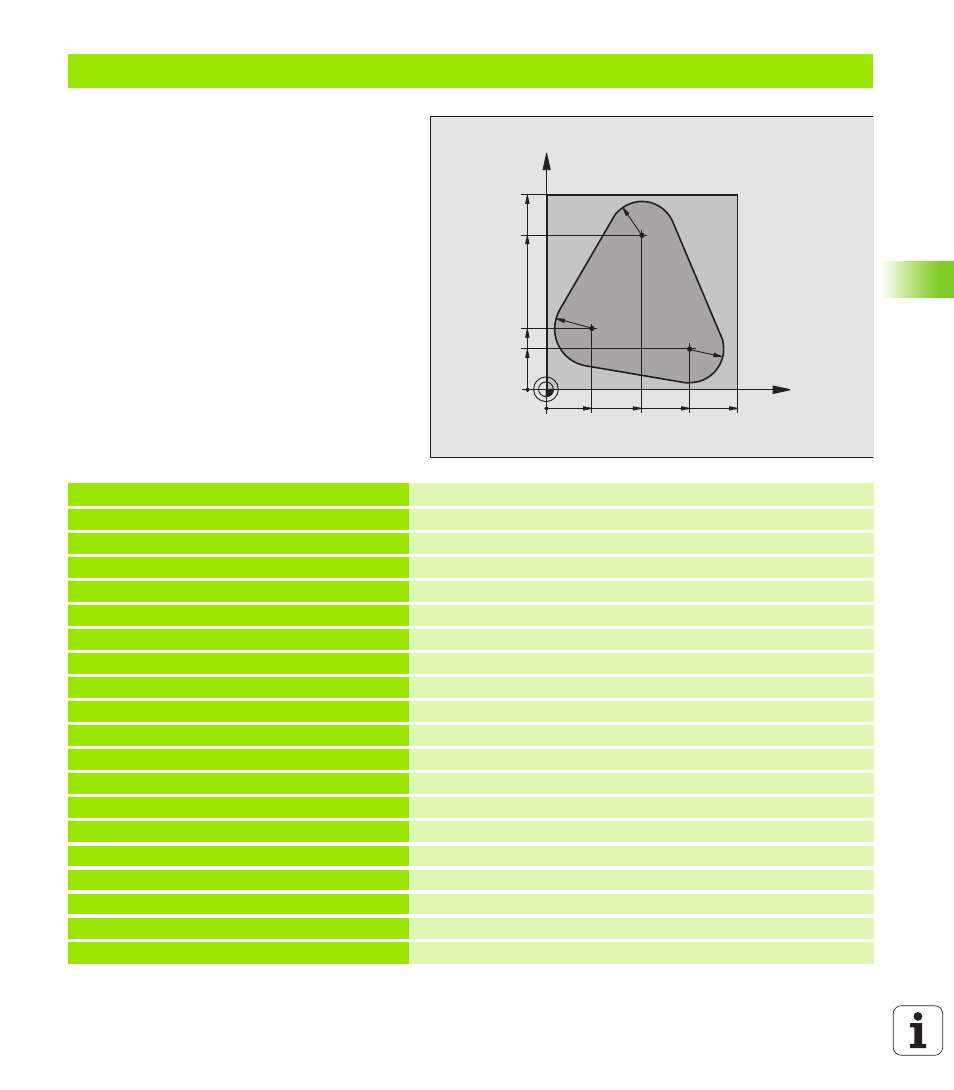

Esempio: Programmazione FK 1

0 BEGIN PGM FK1 MM

1 BLK FORM 0.1 Z X+0 Y+0 Z-20

Definizione pezzo grezzo

2 BLK FORM 0.2 X+100 Y+100 Z+0

3 TOOL DEF 1 L+0 R+10

Definizione utensile

4 TOOL CALL 1 Z S500

Chiamata utensile

5 L Z+250 R0 FMAX

Disimpegno utensile

6 L X-20 Y+30 R0 FMAX

Preposizionamento dell'utensile

7 L Z-10 R0 F1000 M3

Posizionamento alla profondità di lavorazione

8 APPR CT X+2 Y+30 CCA90 R+5 RL F250

Avvicinamento al profilo su un cerchio con raccordo tangenziale

9 FC DR- R18 CLSD+ CCX+20 CCY+30

Sezione FK:

10 FLT

Programmare per ogni elemento di profilo i dati noti

11 FCT DR- R15 CCX+50 CCY+75

12 FLT

13 FCT DR- R15 CCX+75 CCY+20

14 FLT

15 FCT DR- R18 CLSD- CCX+20 CCY+30

16 DEP CT CCA90 R+5 F1000

Distacco dal profilo su un cerchio con raccordo tangenziale

17 L X-30 Y+0 R0 FMAX

18 L Z+250 R0 FMAX M2

Disimpegno dell'utensile, fine del programma

19 END PGM FK1 MM

X

Y

100

100

20

75

30

50

20

75

R15

R18

R15
