274

7 Programmazione: Funzioni ausiliarie

7.

4 F

unzioni ausiliar

ie per tr

aiet

to

ri

e

Precalcolo del profilo con correzione del raggio
(LOOK AHEAD): M120

Comportamento standard

Se il raggio dell'utensile è maggiore di un gradino del profilo da
eseguire con correzione del raggio, il TNC interrompe l'esecuzione del
programma ed emette un messaggio d'errore. La funzione M97
(vedere "Lavorazione di piccoli gradini di profilo: M97", pag. 269)
impedisce questo messaggio d'errore, ma causa un danneggiamento
per spogliatura e inoltre sposta lo spigolo.

In caso di spogliatura il TNC potrebbe danneggiare il profilo.

Comportamento con M120

Il TNC controlla la presenza di sottosquadri e intersezioni sui profili da
eseguire con correzione del raggio e calcola in anticipo, dal blocco

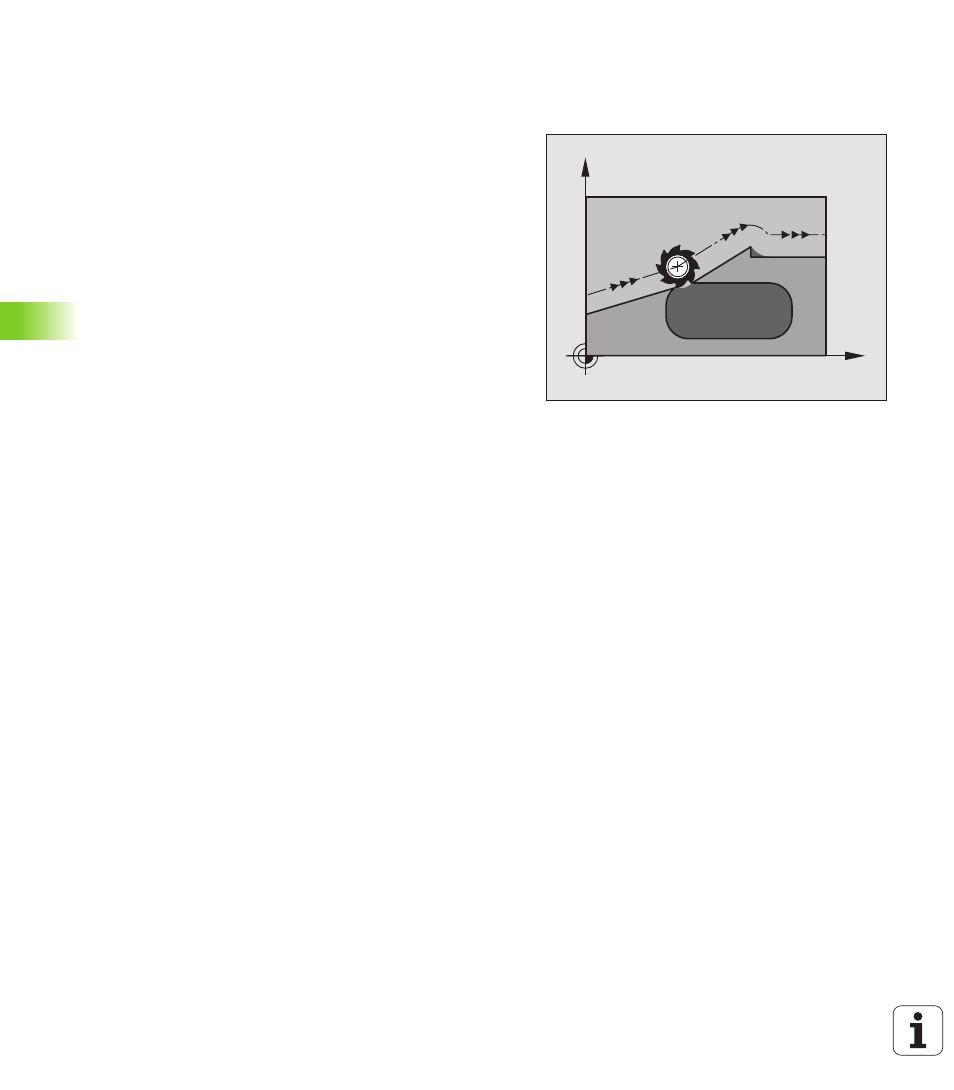

attivo, la traiettoria dell'utensile. I punti nei quali l'utensile
danneggerebbe il profilo non vengono lavorati (evidenziati in scuro
nella figura). M120 può essere anche utilizzata per lavorare i dati di
digitalizzazione o dati generati da un sistema di programmazione
esterno con la funzione Correzione del raggio utensile. In questo modo
si possono compensare gli scostamenti dal raggio utensile teorico.

Il numero di blocchi (al massimo 99) calcolabili in anticipo, deve essere
definito con l'istruzione LA (ingl. Look Ahead: guardare in avanti) dopo
M120. Quanto maggiore è il numero di blocchi che il TNC deve
calcolare in anticipo, tanto maggiore sarà il tempo di elaborazione.

Inserimento

Inserendo M120 in un blocco di posizionamento, il TNC continuerà il
dialogo per questo blocco, richiedendo il numero di blocchi LA da
calcolare in anticipo.

Attivazione

M120 deve essere programmata in un blocco NC che contiene anche
la correzione del raggio RL o RR. M120 sarà attiva da questo blocco
fino a

„

un annullamento della correzione del raggio con R0

„

una programmazione della funzione M120 con LA0

„

una programmazione di M120 senza LA

„

una chiamata di un altro programma con PGM CALL

„

una rotazione del piano di lavoro con il ciclo 19 o con la funzione
PLANE

M120 è attiva dall'inizio del blocco.

X

Y
