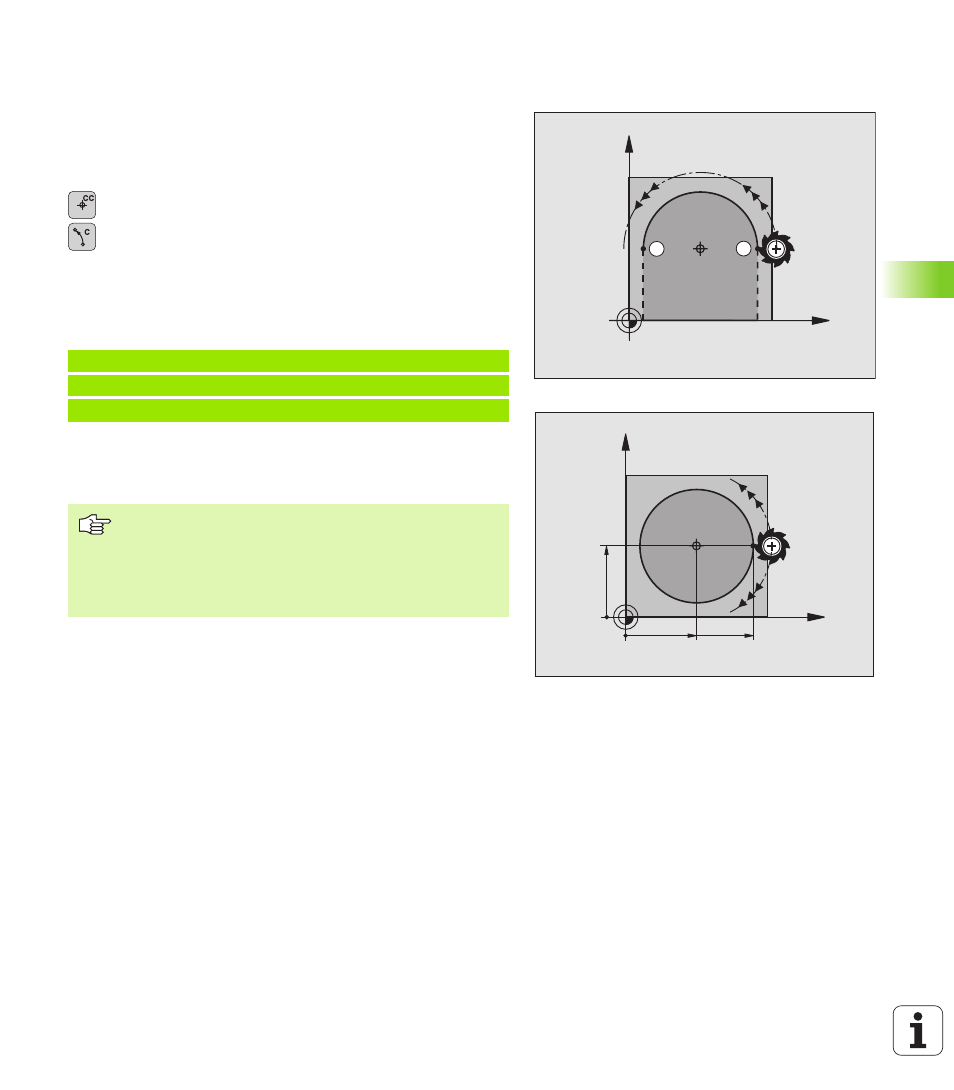

Traiettoria circolare C intorno al centro del
cerchio CC

Definire il centro del cerchio CC, prima di programmare la traiettoria
circolare C. L'ultima posizione utensile programmata prima del blocco
C è il punto di partenza della traiettoria circolare.

8

Portare l'utensile sul punto di partenza della traiettoria circolare.

8

Coordinate

del centro del cerchio

8

COORDINATE

del punto finale dell'arco di cerchio

8

Senso di rotazione DR, se necessario:

8

Avanzamento F

8

Funzione ausiliaria M

Esempi di blocchi NC

Cerchio pieno

Per il cerchio pieno occorre programmare per il punto finale le stesse
coordinate del punto di partenza.

5 CC X+25 Y+25

6 L X+45 Y+25 RR F200 M3

7 C X+45 Y+25 DR+

Il punto di partenza e il punto finale del movimento
circolare devono trovarsi sulla traiettoria circolare.

Tolleranza di scostamento: fino a 0,016 mm (definibile
tramite MP7431).

Cerchio minimo che il TNC può percorrere: 0,0016 µm.
