HEIDENHAIN iTNC 530 221
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

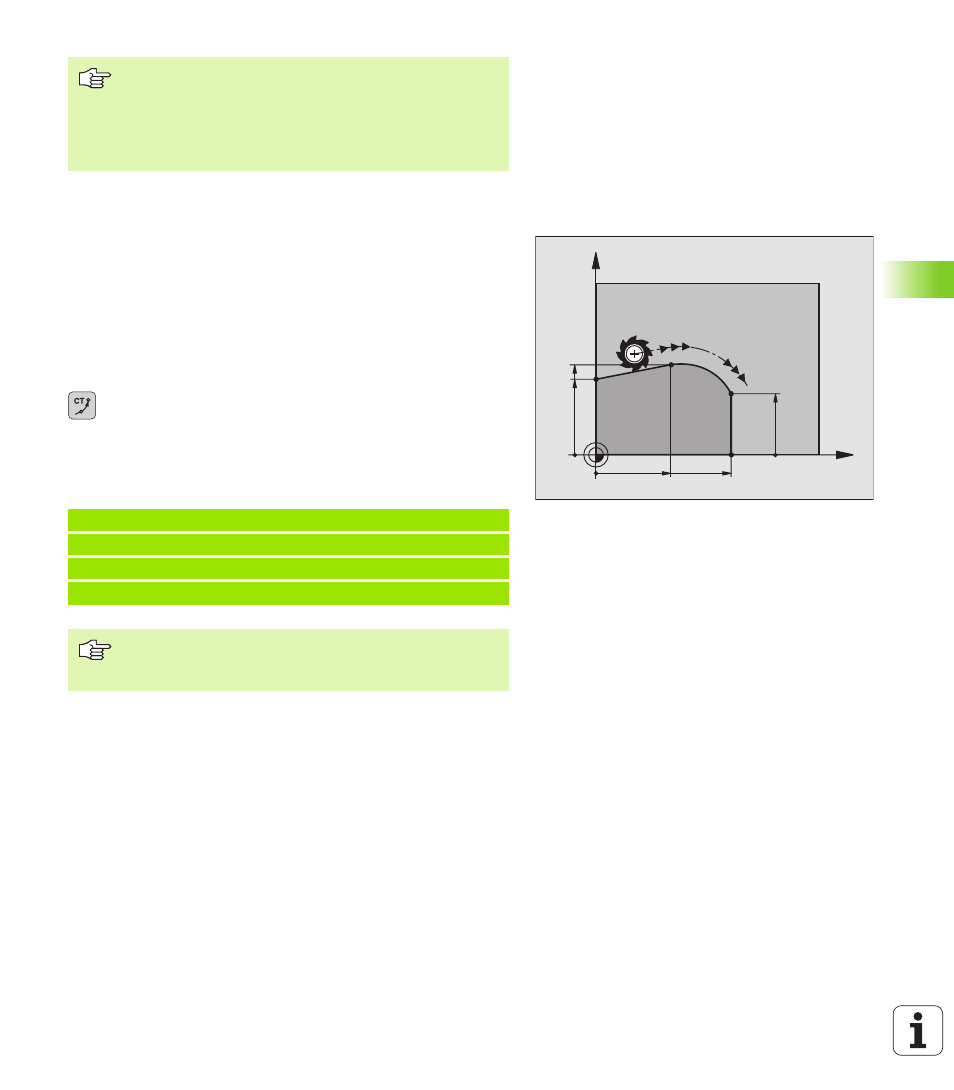

Traiettoria circolare CT con raccordo tangenziale
L'utensile si sposta su un arco di cerchio che si raccorda
tangenzialmente all'elemento di profilo precedente.
Un raccordo viene considerato “tangenziale” quando nel punto di
intersezione degli elementi di profilo non si verificano gomiti o spigoli,
cioè quando il passaggio tra elementi di profilo è continuo.
L'elemento di profilo al quale l'arco di cerchio si raccorda
tangenzialmente, viene programmato direttamente prima del blocco
CT. Per questo sono necessari almeno due blocchi di posizionamento
8 Coordinate del punto finale dell'arco di cerchio, se
necessario:
8 Avanzamento F
8 Funzione ausiliaria M
Esempi di blocchi NC
La distanza tra punto di partenza e punto finale dell'arco di
cerchio non deve essere maggiore del diametro del
cerchio.
Raggio massimo possibile 99,9999 m.
Gli assi angolari A, B e C possono essere utilizzati.
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Il blocco CT e l'istruzione dell'elemento di profilo
precedente devono contenere entrambe le coordinate del
piano nel quale verrà eseguito l'arco di cerchio!
X
Y
25 45
25
30
20
