HEIDENHAIN iTNC 530 405

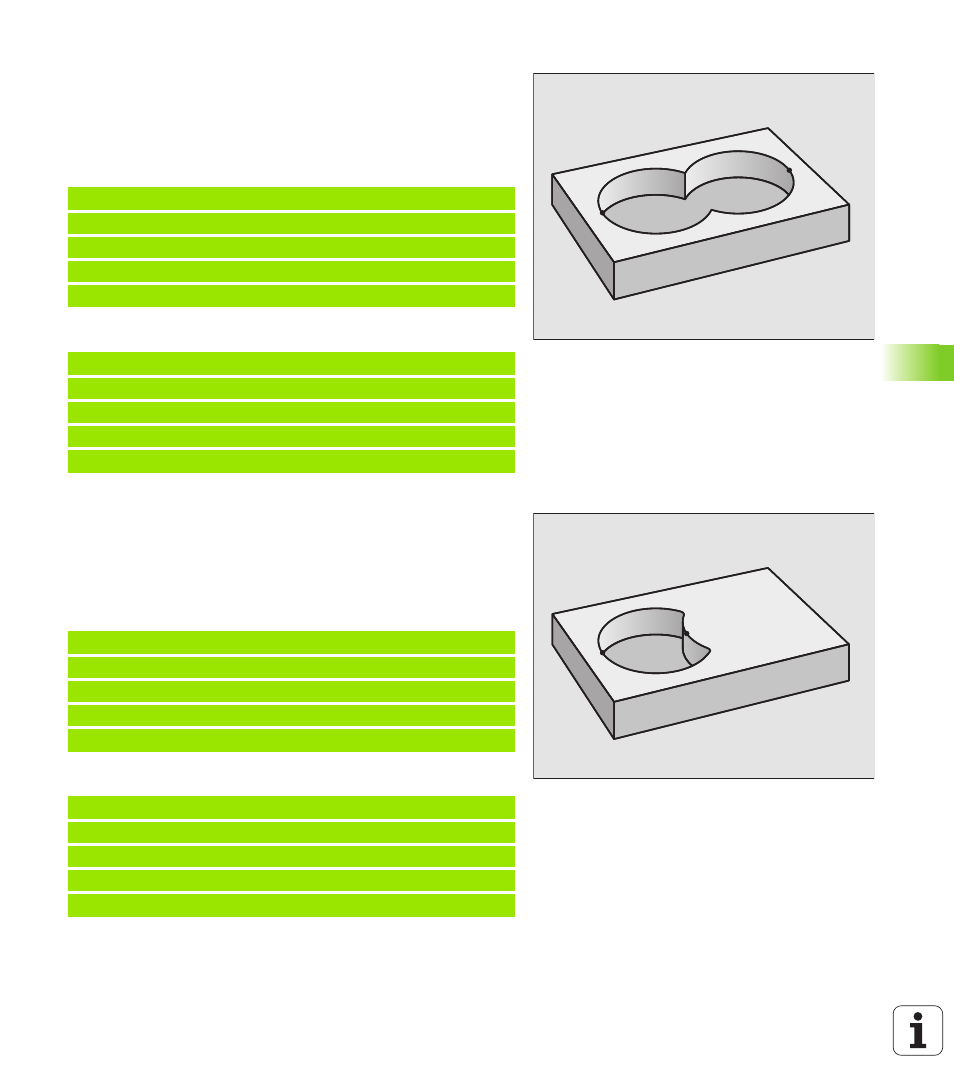

8.6 Cicli SL
"Somma" delle superfici
E' richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
„ Le superfici A e B devono essere tasche.
„ La prima tasca (nel ciclo 14) deve iniziare al di fuori della seconda.
Superficie A:
Superficie B:
"Differenza" delle superfici
E' richiesta la lavorazione della superficie A senza la parte coperta da B:
„ A deve essere una tasca e B un'isola.
„ A deve iniziare al di fuori di B.
„ B deve iniziare all'interno di A
Superficie A:
Superficie B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
