250
6 Programmazione: Programmazione profili
6.6 T
raiet
to
ri
e - Pr
ogr
ammazione liber
a dei pr
ofili FK

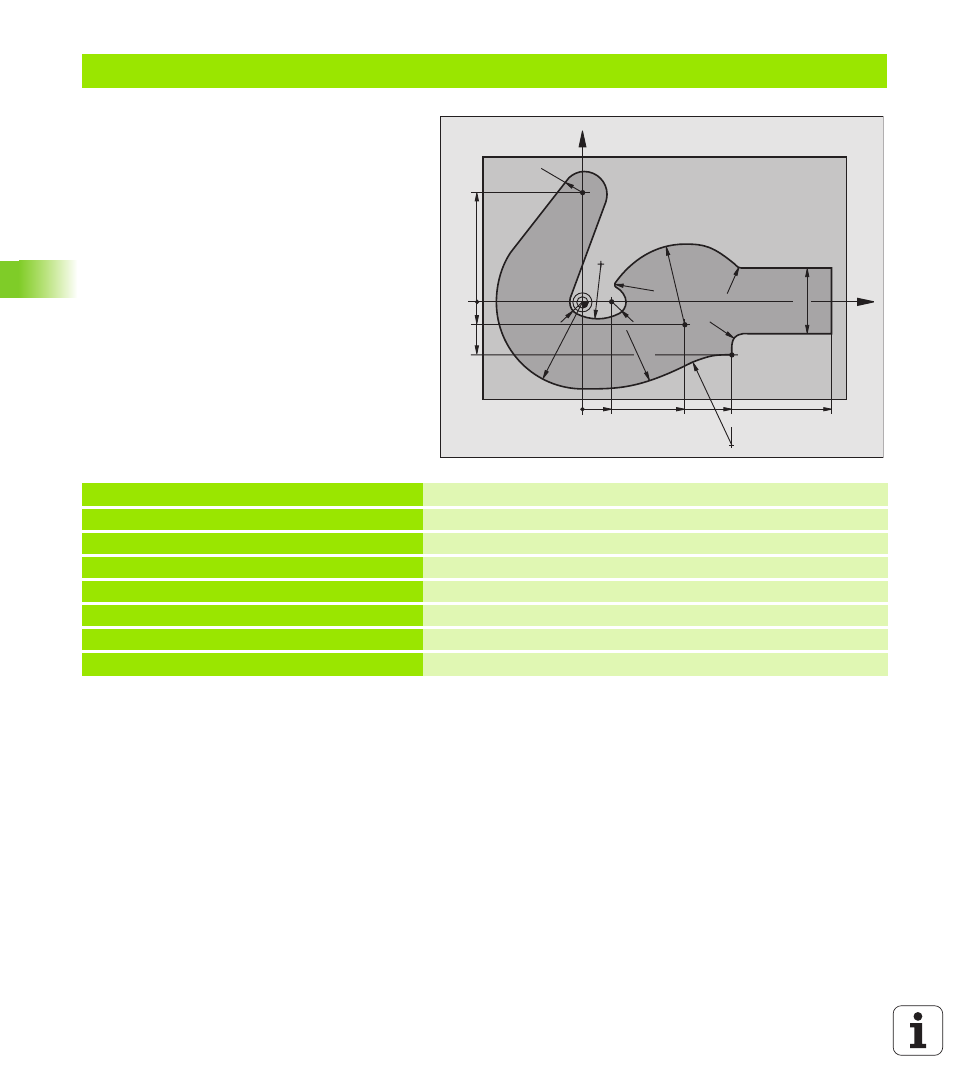

Esempio: Programmazione FK 3
0 BEGIN PGM FK3 MM
1 BLK FORM 0.1 Z X-45 Y-45 Z-20
Definizione pezzo grezzo
2 BLK FORM 0.2 X+120 Y+70 Z+0
3 TOOL DEF 1 L+0 R+3
Definizione utensile
4 TOOL CALL 1 Z S4500
Chiamata utensile
5 L Z+250 R0 FMAX
Disimpegno utensile
6 L X-70 Y+0 R0 FMAX
Preposizionamento dell'utensile
7 L Z-5 R0 F1000 M3
Posizionamento alla profondità di lavorazione
X
Y
110
12
50
-10
44
65
R10
-25
30
R40
R6
R6
R24
R1,5
R36
R5
R5
R65
R50
