8.7 Cicli SL con f

o

rm

ula del pr

ofilo

"Differenza" delle superfici

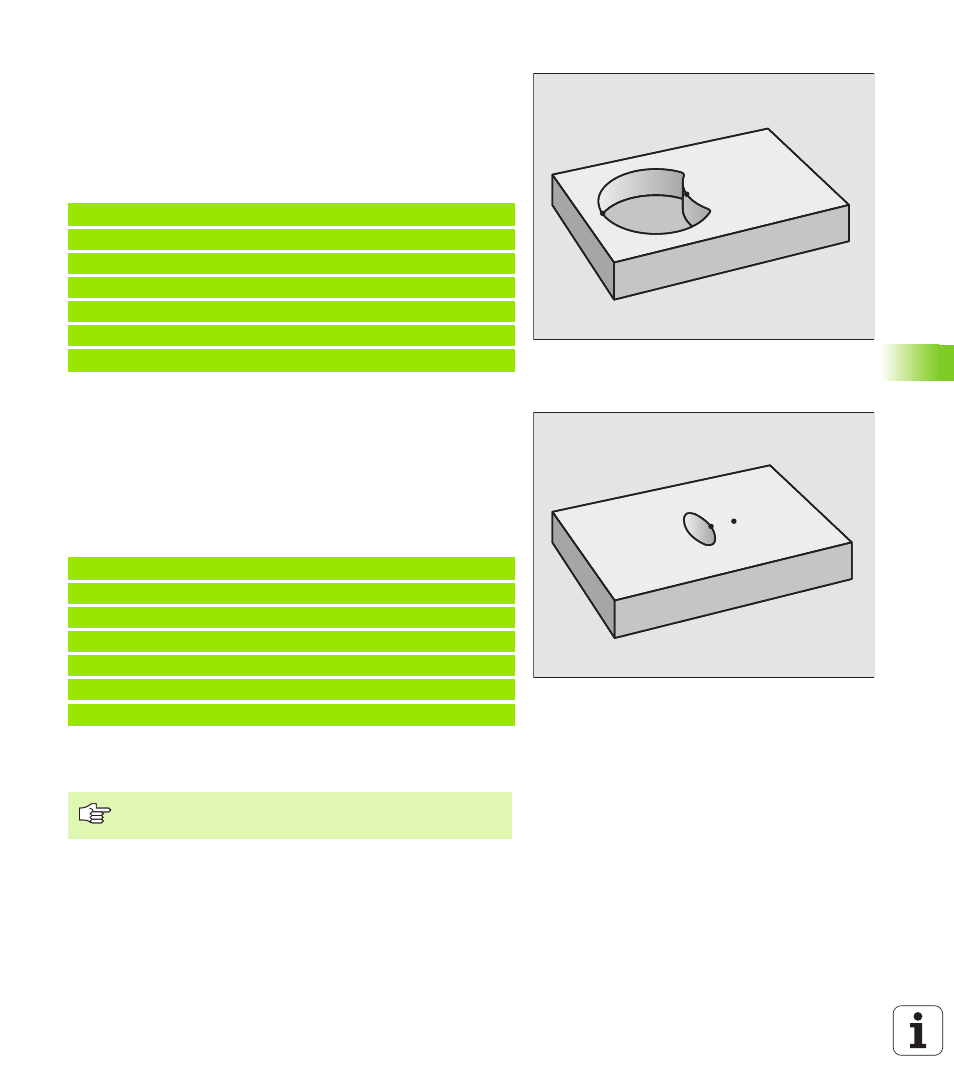

E' richiesta la lavorazione della superficie A senza la parte coperta da B:

„

Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio

„

Nella formula del profilo le superficie B viene sottratta dalla
superficie A con la funzione “intersezione con complemento di“

Programma di definizione del profilo:

Superficie di "intersezione"

E' richiesta la lavorazione della superficie coperta da A e B. (le superfici
con sovrapposizione semplice non devono essere lavorate.)

„

Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio

„

Nella formula del profilo le superfici A e B vengono calcolate con la
funzione “intersezione con“

Programma di definizione del profilo:

Elaborazione di profili con cicli SL

A

B

50 ...

51 ...

52 DECLARE CONTOUR QC1 = “TASCA_A.H“

53 DECLARE CONTOUR QC2 = “TASCA_B.H“

54 QC10 = QC1 \ QC2

55 ...

56 ...

A

B

50 ...

51 ...

52 DECLARE CONTOUR QC1 = “TASCA_A.H“

53 DECLARE CONTOUR QC2 = “TASCA_B.H“

54 QC10 = QC1 \ QC2

55 ...

56 ...

L’elaborazione del profilo completo avviene con i cicli SL
da 20 a 24 (vedere "Cicli SL", pag. 400)
