496 9 Programmazione: Funzioni speciali
9.5 Definizione del piano di la
v
o
ro
mediant
e
due v
e
tt
or
i: PLANE
V
ECT
O
R 9.5 Definizione del piano di lavoro
mediante due vettori:
PLANE VECTOR
Impiego
La definizione di un piano di lavoro mediante due vettori può essere
utilizzata se il sistema CAD può calcolare il vettore base ed il vettore
normale del piano di lavoro orientato. Non è necessaria una definizione
normalizzata. Il TNC calcola internamente la normalizzazione, quindi si
possono inserire valori tra -99.999999 e +99.999999.

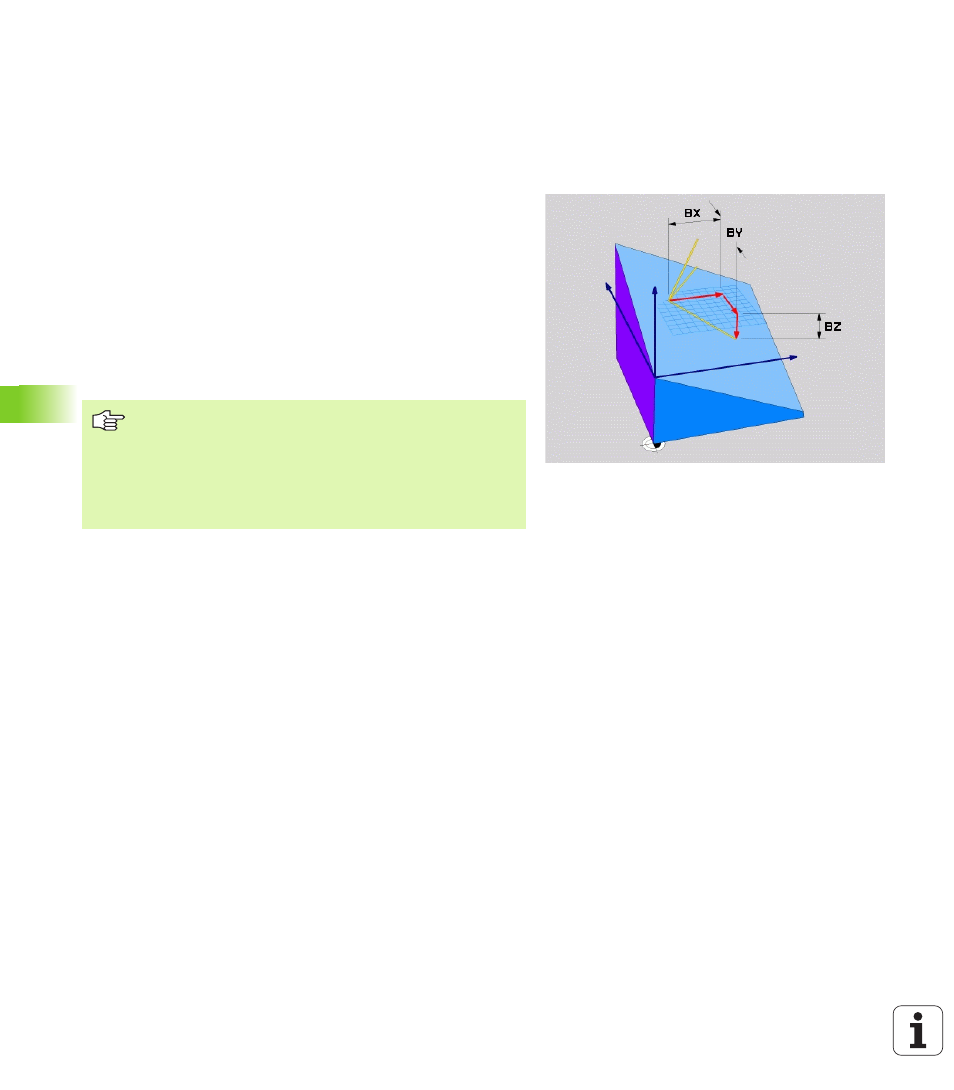

Il vettore base necessario per la definizione del piano di lavoro è
definito dalle componenti BX, BY e BZ (vedere figura in alto a destra). Il
vettore normale è definito dalle componenti NX, NY e NZ.
Il vettore base definisce la direzione dell’asse X nel piano di lavoro
orientato, il vettore normale determina la direzione del piano di lavoro
ed è perpendicolare a questo.
Da osservare prima della programmazione
Il TNC calcola internamente i vettori normali partendo dai
valori inseriti.
Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pag. 502.
