450 8 Programmazione: Cicli
8.8 Cicli di spianat
u
ra
Impiegando una fresa a raggio frontale la qualità della superficie può
essere ottimizzata:
„ Per le superfici sghembe impostando la direzione del movimento
principale (dal punto
1 al punto 2 ) perpendicolarmente alla direzione
della pendenza maggiore
8 PUNTO DI PARTENZA 1º ASSE Q225 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse principale del piano di lavoro
8 PUNTO DI PARTENZA 2º ASSE Q226 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse secondario del piano di lavoro
8 PUNTO DI PARTENZA 3º ASSE Q227 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse mandrino
8 2º PUNTO 1º ASSE Q228 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse principale del piano di lavoro
8 2º PUNTO 2º ASSE Q229 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse secondario del piano di lavoro
8 2º PUNTO 3º ASSE Q230 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse del mandrino
8 3º PUNTO 1º ASSE Q231 (in valore assoluto):
coordinata del punto 3 nell'asse principale del piano di
lavoro
8 3º PUNTO 2º ASSE Q232 (in valore assoluto):
coordinata del punto 3 nell'asse secondario del piano
di lavoro
8 3º PUNTO 3º ASSE Q233 (in valore assoluto):
coordinata del punto 3 nell'asse del mandrino
Da osservare prima della programmazione
Il TNC posiziona l'utensile dalla posizione attuale con un
movimento lineare 3 sul punto di partenza
1 . L'utensile
deve essere preposizionato in modo tale da escludere
qualsiasi collisione con il pezzo o i dispositivi di serraggio.
Il TNC sposta l'utensile tra le posizioni programmate con
CORREZIONE DEL RAGGIO R0
Utilizzare eventualmente una fresa con tagliente frontale a
taglio centrale (DIN 844).

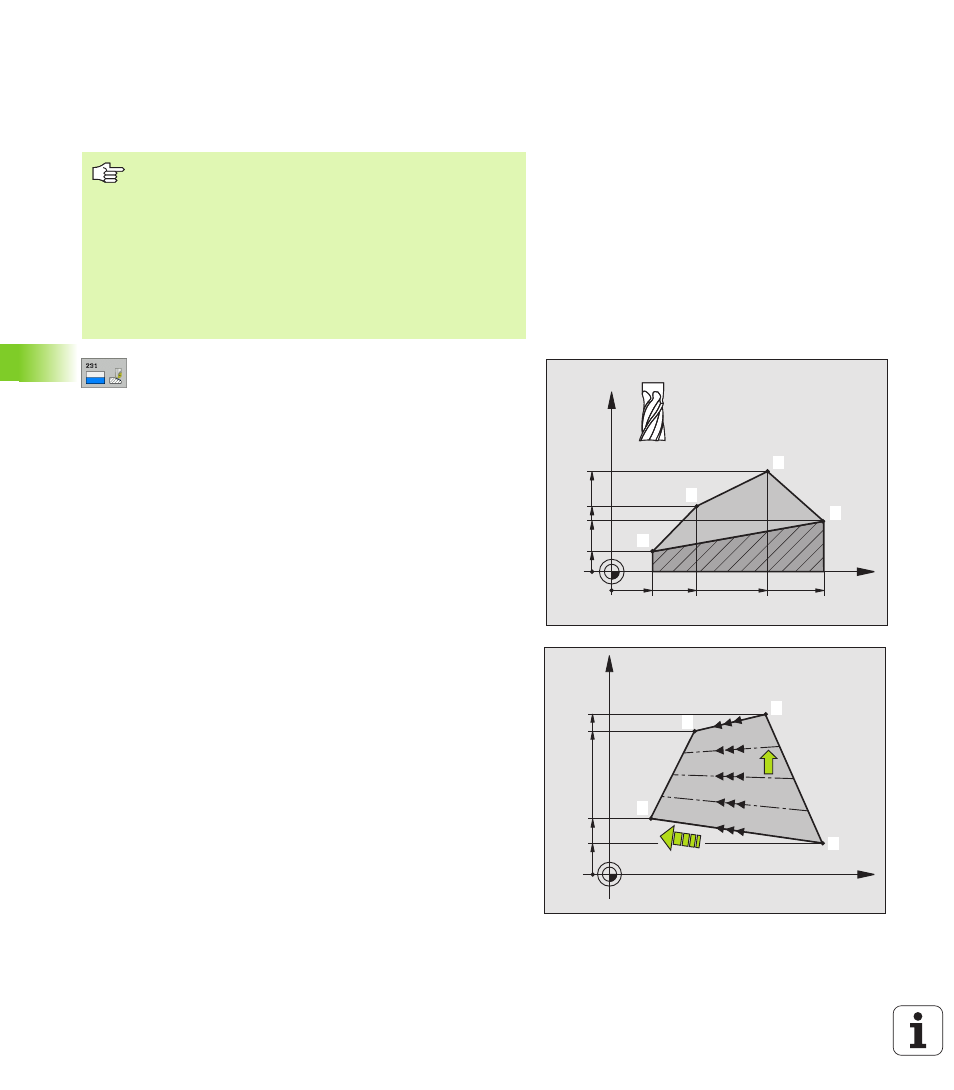

X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
