242 6 Programmazione: Programmazione profili
6.6 T
raiet
to
ri
e - Pr
ogr
ammazione liber
a dei pr
ofili FK

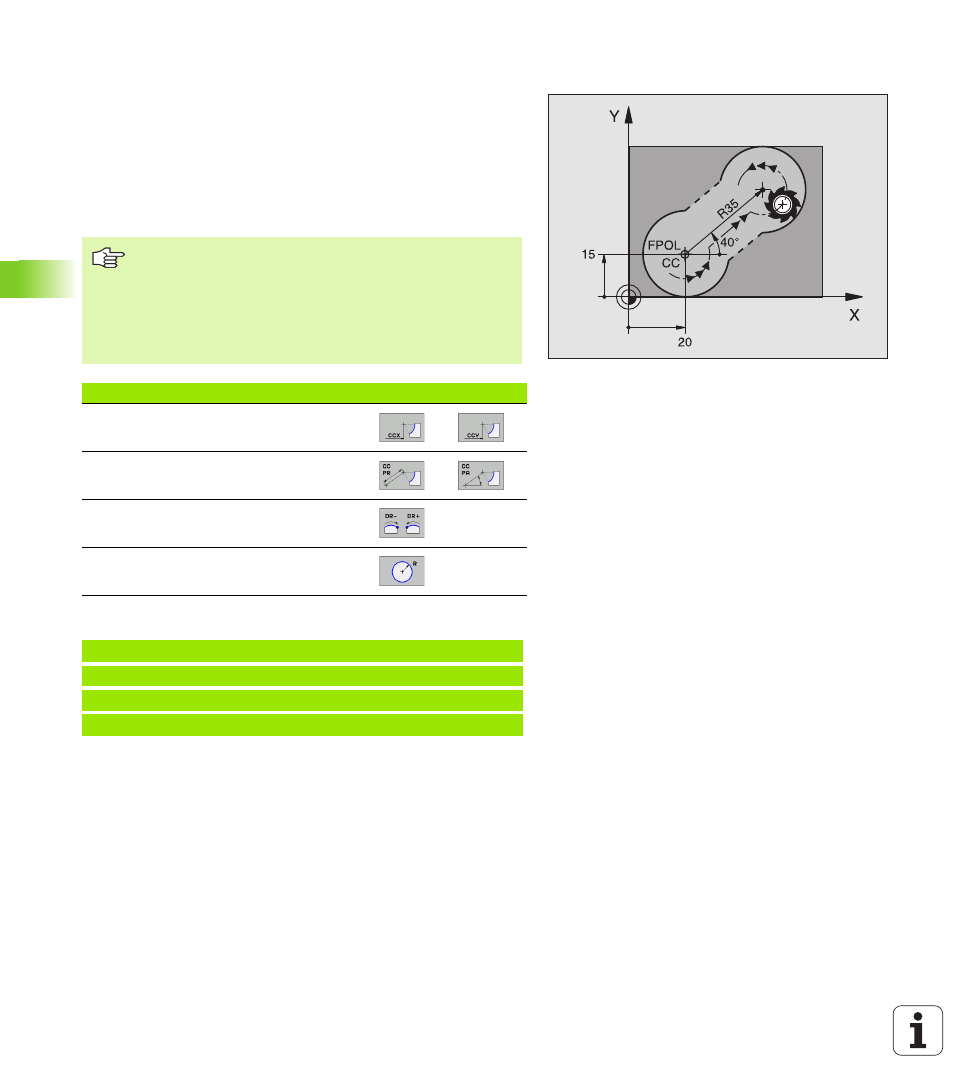

Centro del cerchio CC, raggio e senso di rotazione nel blocco FC/
FCT
Per le traiettorie circolari in programmazione libera il TNC calcola il
centro del cerchio dai dati inseriti. Questa caratteristica permette
anche nella programmazione FK la programmazione di un cerchio
completo in un unico blocco.
Se si desidera definire un centro di cerchio in coordinate polari, occorre
definire il polo non con CC ma con la funzione FPOL. FPOL rimarrà
attivo fino ad un blocco successivo con FPOL ed è da definire in
coordinate cartesiane.
Esempi di blocchi NC
Un centro di cerchio programmato o calcolato in modo
convenzionale non è più attivo come polo o centro di
cerchio in una nuova sezione FK. Se le coordinate polari
programmate in modo convenzionale si riferiscono ad un
polo, definito precedentemente in un blocco CC, occorre
ridefinire tale polo dopo la sezione FK mediante un nuovo
blocco CC.
Dati noti Softkey
Centro in coordinate cartesiane
Centro in coordinate polari
Senso di rotazione traiettoria circolare
Raggio della traiettoria circolare
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
