190

5 Programmazione: Utensili

5.4 Cor

rezione tr

idimensionale dell’ut

e

nsile (opzione sof

tw

a

re

2)

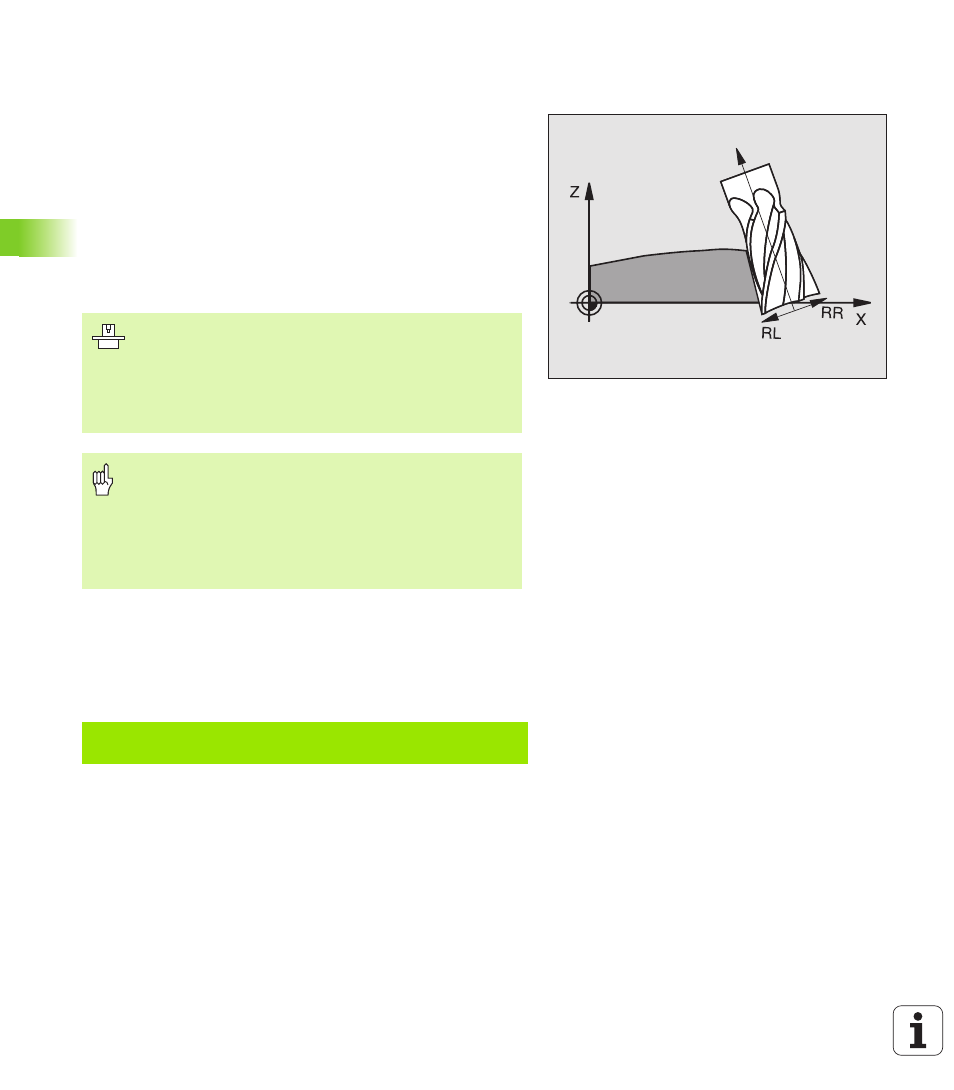

Peripheral Milling: Correzione 3D con
orientamento utensile

Il TNC sposta l'utensile in direzione normale rispetto alla direzione di
movimento e in direzione normale rispetto alla direzione utensile, della
somma dei delta DR (Tabella utensili e TOOL CALL). La direzione della
correzione è determinata dalla correzione del raggio RL/RR (vedere
figura, direzione Y+). Per far sì che il TNC possa raggiungere
l'orientamento utensile previsto, occorre attivare la funzione M128
(vedere "Mantenimento della posizione della punta dell'utensile nel
posizionamento di assi orientabili (TCPM): M128 (opzione
software 2)", pag. 286) e suc
cessivamente la correzione del raggio
utensile. Il TNC posiziona quindi gli assi di rotazione della macchina in
automatico, in modo tale che l'utensile raggiunga l'orientamento
previsto con la correzione attiva.

L'orientamento utensile può essere definito in due modi:

„

Nel blocco LN mediante l'indicazione delle componenti TX, TY e TZ

„

In un blocco L mediane l'indicazione delle coordinate degli assi di
rotazione

Esempio: formato blocco con orientamento utensile

Questa funzione è possibile solo su macchine per cui si
possono definire gli angoli solidi di configurazione assi
orientabili. Consultare il Manuale della macchina.

Il TNC non può posizionare gli assi di rotazione in
automatico su tutte le macchine. Consultare il Manuale
della macchina.

Attenzione, pericolo di collisione!

Nelle macchine, i cui assi di rotazione consentono
unicamente un campo di spostamento limitato, nel
posizionamento in automatico potrebbero verificarsi dei
movimenti che richiedono, ad esempio, una rotazione di
180° della tavola. Fare attenzione al pericolo di collisione
della testa con il pezzo o con l'attrezzatura di bloccaggio.

1 LN X+31,737 Y+21,954 Z+33,165

TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128

LN

:

Retta con correzione 3D

X, Y, Z

:

Coordinate corrette del punto finale della retta

TX, TY, TZ

:

Componenti dei vettori normali per l'orientamento
utensile

F

:

Avanzamento

M

:

Funzione ausiliaria
