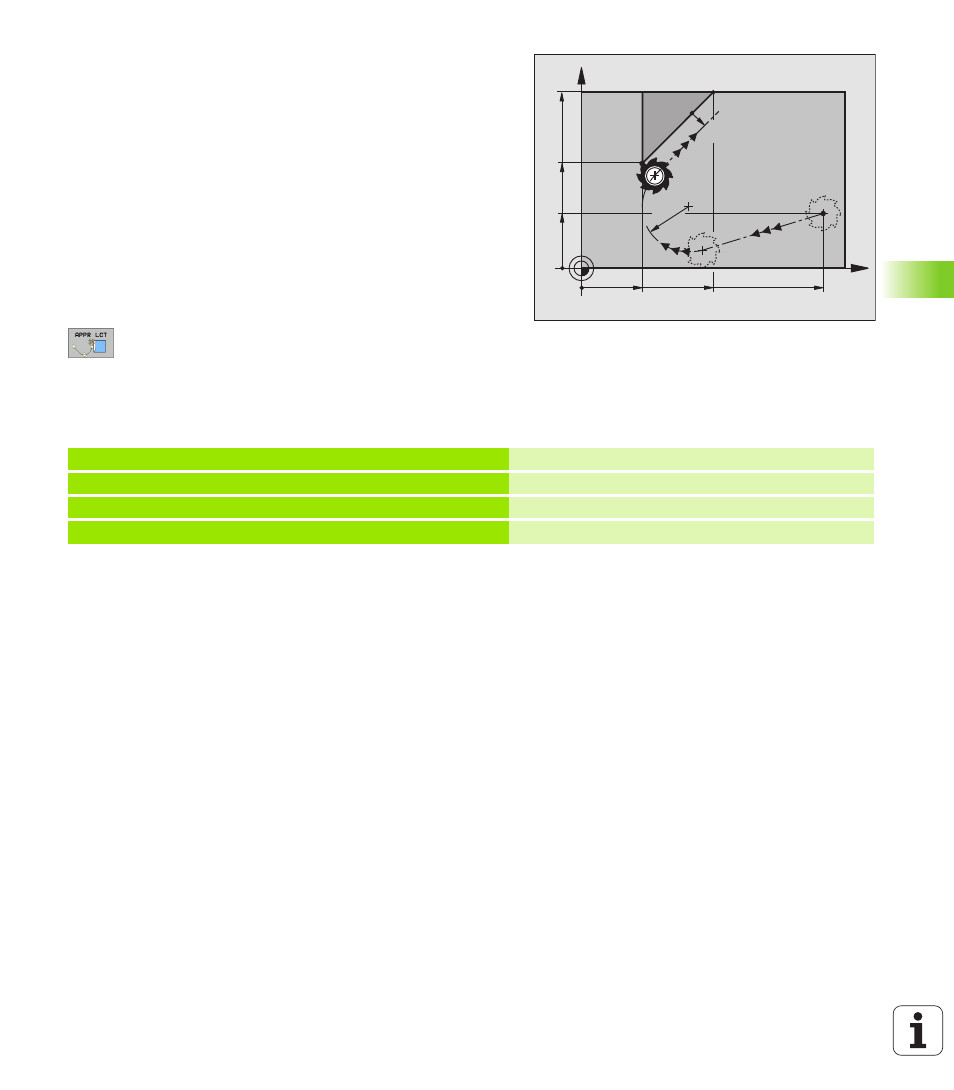

Avvicinamento su traiettoria circolare con
raccordo tangenziale al profilo e al tratto di retta:
APPR LCT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto
ausiliario P
H
. Da lì l'utensile si porta su una traiettoria circolare sul
primo punto del profilo P
A
. L’avanzamento programmato nel blocco
APPR è attivo.
La traiettoria circolare si raccorda tangenzialmente sia alla retta da P
S
a P
H
che al primo elemento del profilo. Pertanto essa viene definita in
modo univoco dal raggio R.
8 Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
8 Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LCT:
8 Coordinate del primo punto del profilo P
A
8 RAGGIO R della traiettoria circolare inserire R con
segno positivo
8 Correzione del raggio RR/RL per la lavorazione
Esempi di blocchi NC
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
R10
35
20
7 L X+40 Y+10 RO FMAX M3 Avvicinamento di P
S
senza correzione del raggio
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 P
A
con correzione del raggio RR, Raggio R = 10
9 L X+20 Y+35 Punto finale del primo elemento di profilo
10 L ... Successivo elemento di profilo
