458

8 Programmazione: Cicli

8.8 Cicli di spianat

u

ra

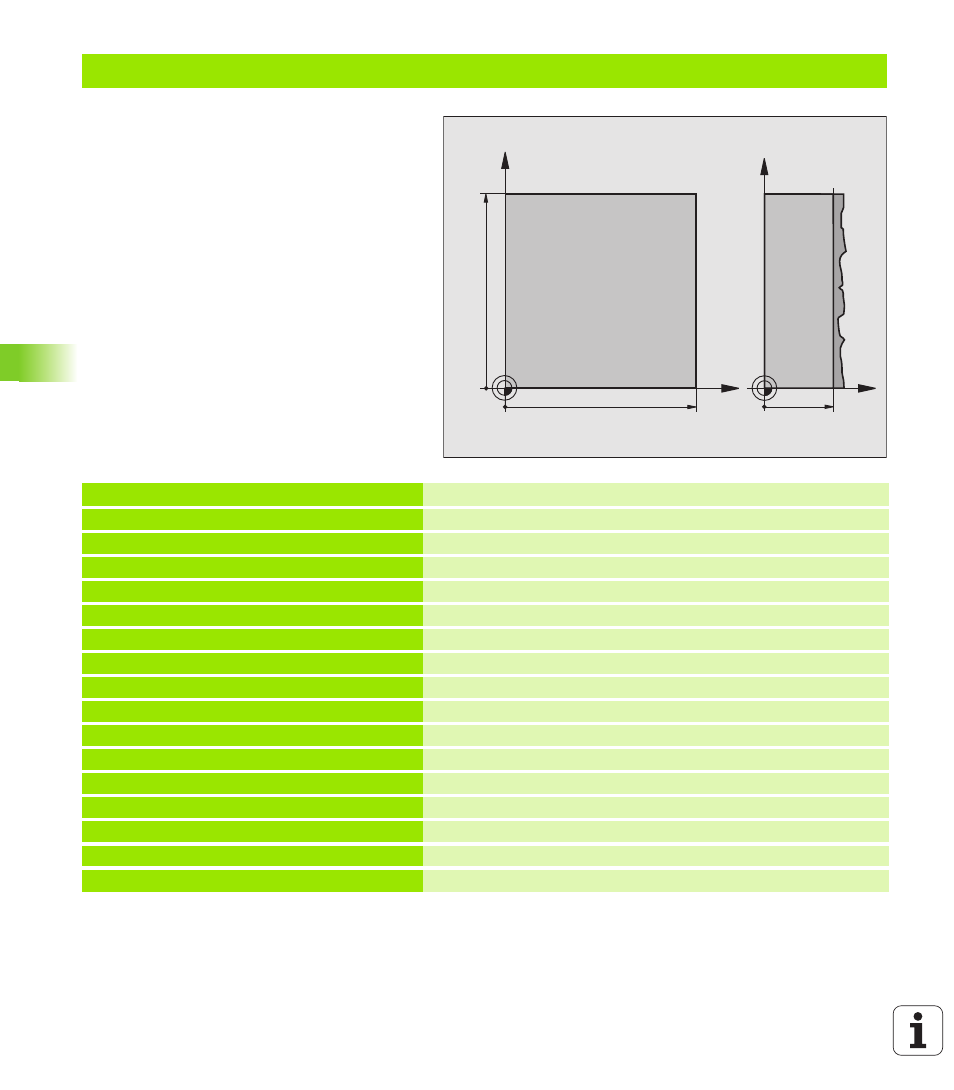

Esempio: Spianatura

0 BEGIN PGM C230 MM

1 BLK FORM 0.1 Z X+0 Y+0 Z+0

Definizione pezzo grezzo

2 BLK FORM 0.2 X+100 Y+100 Z+40

3 TOOL DEF 1 L+0 R+5

Definizione utensile

4 TOOL CALL 1 Z S3500

Chiamata utensile

5 L Z+250 R0 FMAX

Disimpegno utensile

6 CYCL DEF 230 SPIANATURA

Definizione del ciclo "Spianatura"

Q225=+0

;PARTENZA 1° ASSE

Q226=+0

;PARTENZA 2° ASSE

Q227=+35

;PARTENZA 3° ASSE

Q218=100

;LUNGHEZZA 1° LATO

Q219=100

;LUNGHEZZA 2° LATO

Q240=25

;NUMERO TAGLI

Q206=250

;AVANZ. INCREMENTO

Q207=400

;AVANZAM. FRESATURA

Q209=150

;F TRASVERSALE

Q200=2

;DIST. DI SICUREZZA

X

Y

100

100

Z

Y

35
