HEIDENHAIN iTNC 530 49
1
.5 A
c
cessor
i: Sist
emi di tastat
ur
a 3D e v
o
lantini elet
tr
onici HEIDENHAIN
1.5 Accessori: Sistemi di tastatura
3D e volantini elettronici
HEIDENHAIN
Sistemi di tastatura 3D
Con i vari sistemi di tastatura 3D HEIDENHAIN si possono:
„ Allineare automaticamente i pezzi
„ Impostare gli indici di riferimento in modo rapido e preciso
„ Eseguire misurazioni sul pezzo durante l'esecuzione del programma
„ Misurare e controllare gli utensili
Sistemi di tastatura digitale TS 220 e TS 640
Questi sistemi di tastatura sono particolarmente adatti per
l’allineamento automatico dei pezzi, per l’impostazione degli indici di
riferimento e per le misurazioni sui pezzi. Il TS 220 trasmette i segnali
via cavo e rappresenta una soluzione economica per digitalizzazioni
non frequenti.

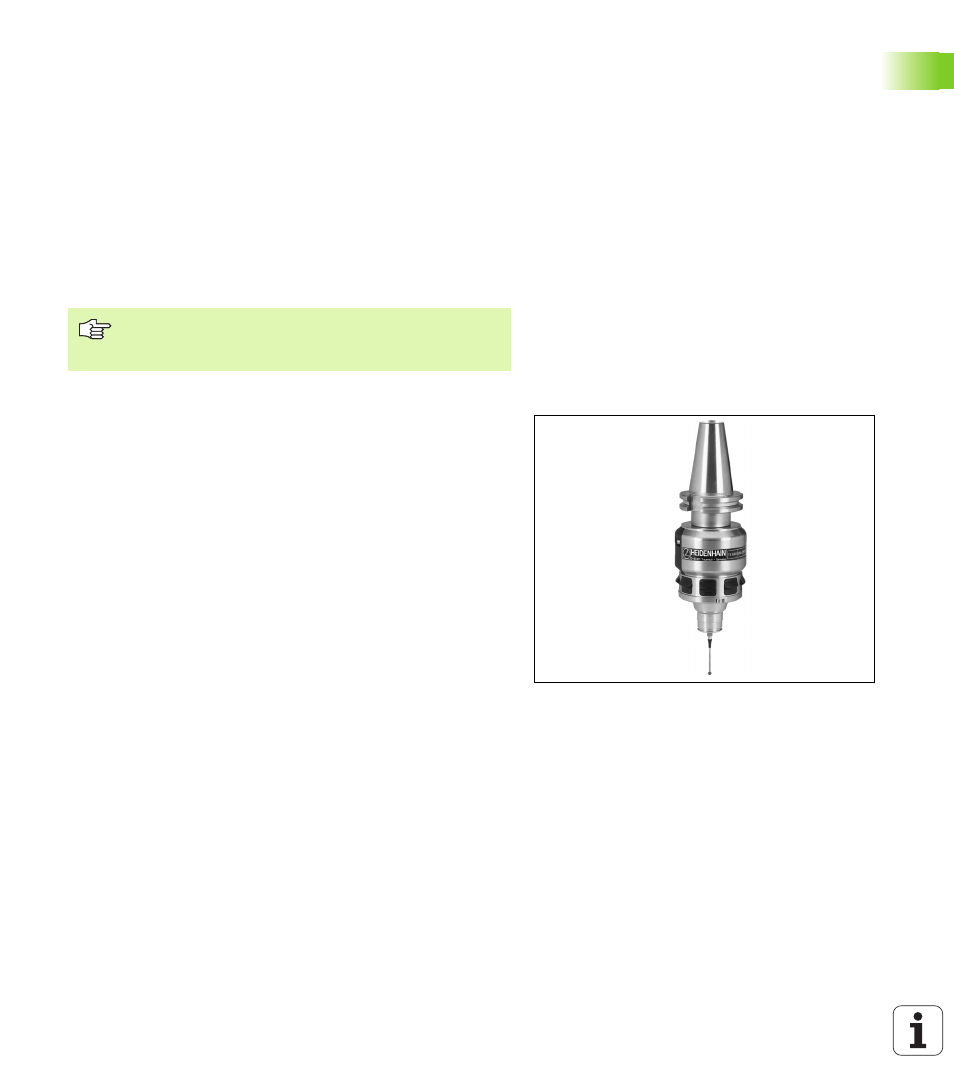

Per le macchine con cambio utensile è particolarmente adatto il
sistema TS 640 (vedere figura) che trasmette i segnali mediante raggi
infrarossi.
Principio di funzionamento: nei sistemi di tastatura digitali
HEIDENHAIN un sensore ottico, non soggetto ad usura, registra la
deflessione del tastatore. Il segnale generato attiva la memorizzazione
del valore reale della posizione attuale del tastatore.
Tutte le funzioni di tastatura sono descritte in un manuale
separato. Per richiedere questo Manuale rivolgersi
eventualmente alla HEIDENHAIN, N. codice: 329 203-xx.
