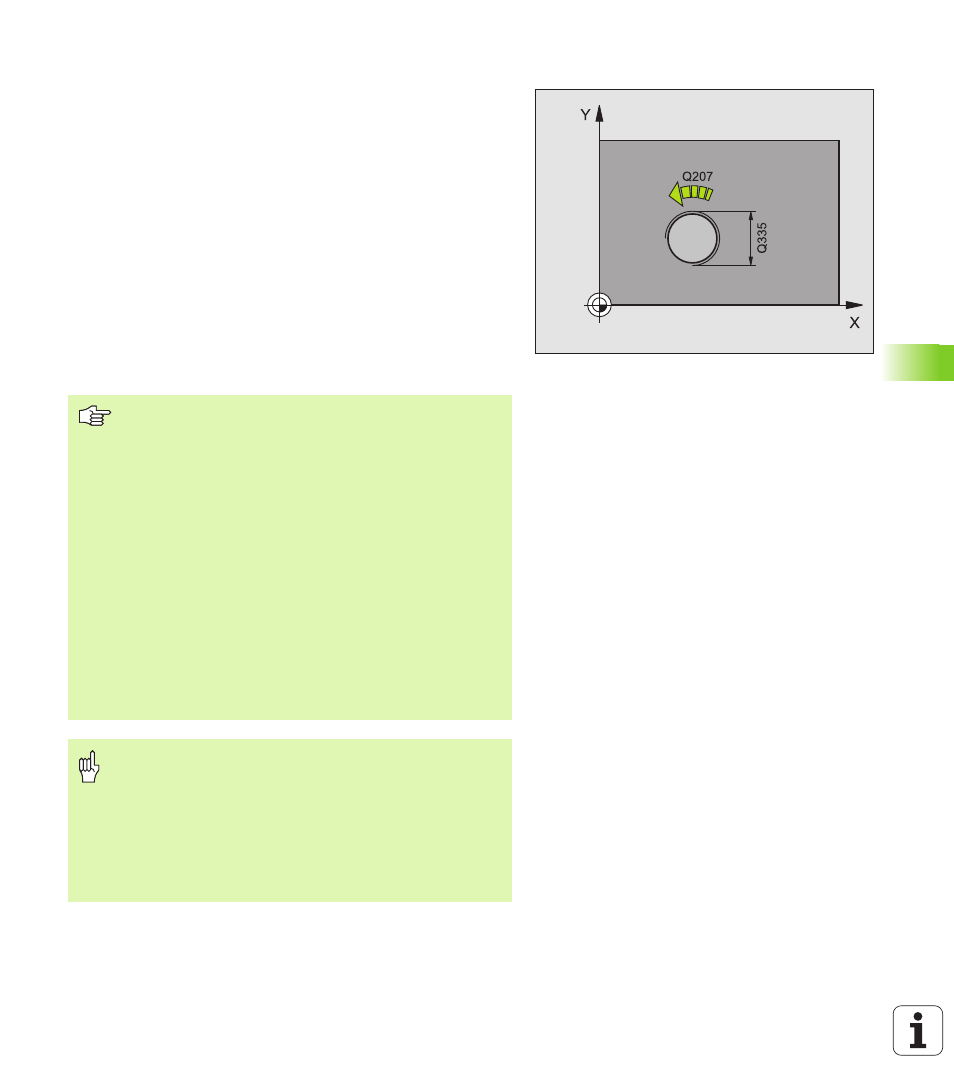

FRESATURA DI FILETTATURE (Ciclo 262)
1 Il TNC posiziona l'utensile nell'asse del mandrino in rapido FMAX
alla DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 L'utensile si porta con l'avanzamento di preposizionamento
programmato al piano di partenza, che risulta dal segno algebrico
del passo della filettatura, dal tipo di fresatura e dal numero di filetti
prima della ripresa
3 Quindi l'utensile si porta tangenzialmente sul diametro nominale
della filettatura seguendo una traiettoria elicoidale. Prima del
posizionamento con traiettoria elicoidale, viene eseguito un
posizionamento di compensazione sull’asse utensile, per iniziare la
traiettoria della filettatura sul piano di partenza programmato
4 A seconda del parametro "ripresa" l'utensile fresa la filettatura con
una traiettoria elicoidale continua o in più riprese
5 In seguito l'utensile si stacca tangenzialmente dal profilo,
ritornando al punto di partenza nel piano di lavoro
6 Alla fine del ciclo, il TNC porta l'utensile in rapido alla DISTANZA DI
SICUREZZA o, se programmato, alla 2ª DISTANZA DI SICUREZZA
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio R0.
Il segno del parametro di ciclo "Profondità" determina la
direzione della lavorazione. Se si programma Profondità di
filettatura = 0 il TNC non esegue il ciclo.
Il posizionamento sul diametro interno della filettatura
avviene su un semicerchio a partire dal centro. Se il
diametro dell’utensile è più piccolo del diametro nominale
della filettatura di più di 4 volte il passo, viene eseguito un
preposizionamento laterale.
Tenere presente che il TNC, prima di eseguire il
posizionamento, esegue un movimento di compensazione
secondo l'asse utensile. L'entità di tale movimento
dipende dal passo della filettatura. Assicurarsi che nel foro
ci sia spazio sufficiente!
Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.
Attenzione, pericolo di collisione!
Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!
