HEIDENHAIN iTNC 530 223
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

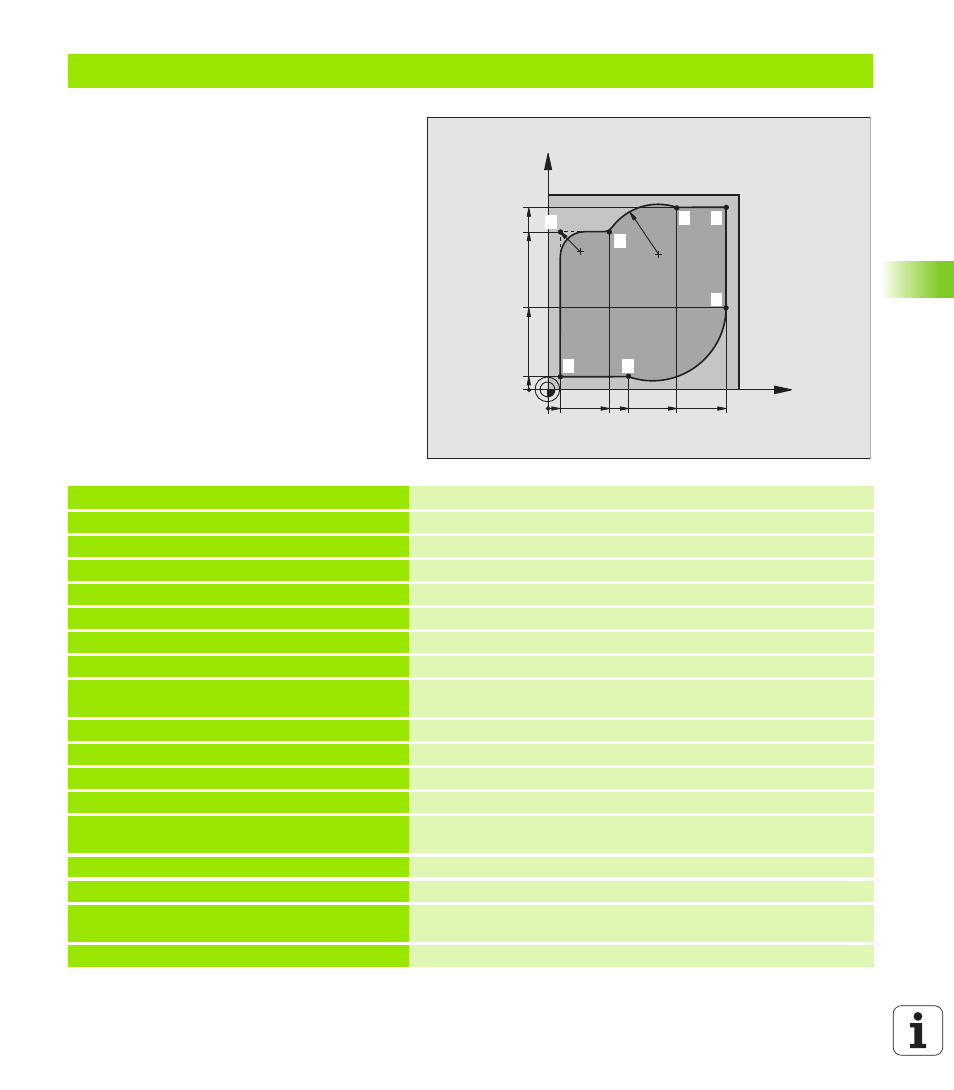

Esempio: Traiettorie circolari con coordinate cartesiane
0 BEGIN PGM CIRCULAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo per la simulaz. grafica della lavorazione
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Definizione dell'utensile nel programma
4 TOOL CALL 1 Z X4000 Chiamata utensile con asse mandrino e n. giri mandrino
5 L Z+250 R0 FMAX Disimpegno utensile sull'asse mandrino con rapido FMAX
6 L X-10 Y-10 R0 FMAX Preposizionamento dell'utensile
7 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione con F = 1000 mm/min
8 APPR LCT X+5 Y+5 R5 RL F300 Avvicinamento su una traiettoria circolare con raccordo tangenziale
al punto 1 del profilo
Raccordo tangenziale
9 L X+5 Y+85 Punto 2: prima retta per lo spigolo 2
10 RND R10 F150 Inserimento raggio con R = 10 mm, avanzamento: 150 mm/min
11 L X+30 Y+85 Posizionamento sul punto 3: punto di partenza del cerchio con CR
12 CR X+70 Y+95 R+30 DR- Posizionamento sul punto 4: punto finale del cerchio con CR, raggio
30 mm
13 L X+95 Posizionamento sul punto 5
14 L X+95 Y+40 Posizionamento sul punto 6
15 CT X+40 Y+5 Posizionamento sul punto 7: punto finale del cerchio, arco di cerchio
con raccordo
Tangenziale al punto 6, calcolo automatico del raggio
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
1
2
3
4 5
6
7
