HEIDENHAIN iTNC 530 183
5.3 Cor
rezione dell'ut
e
nsile

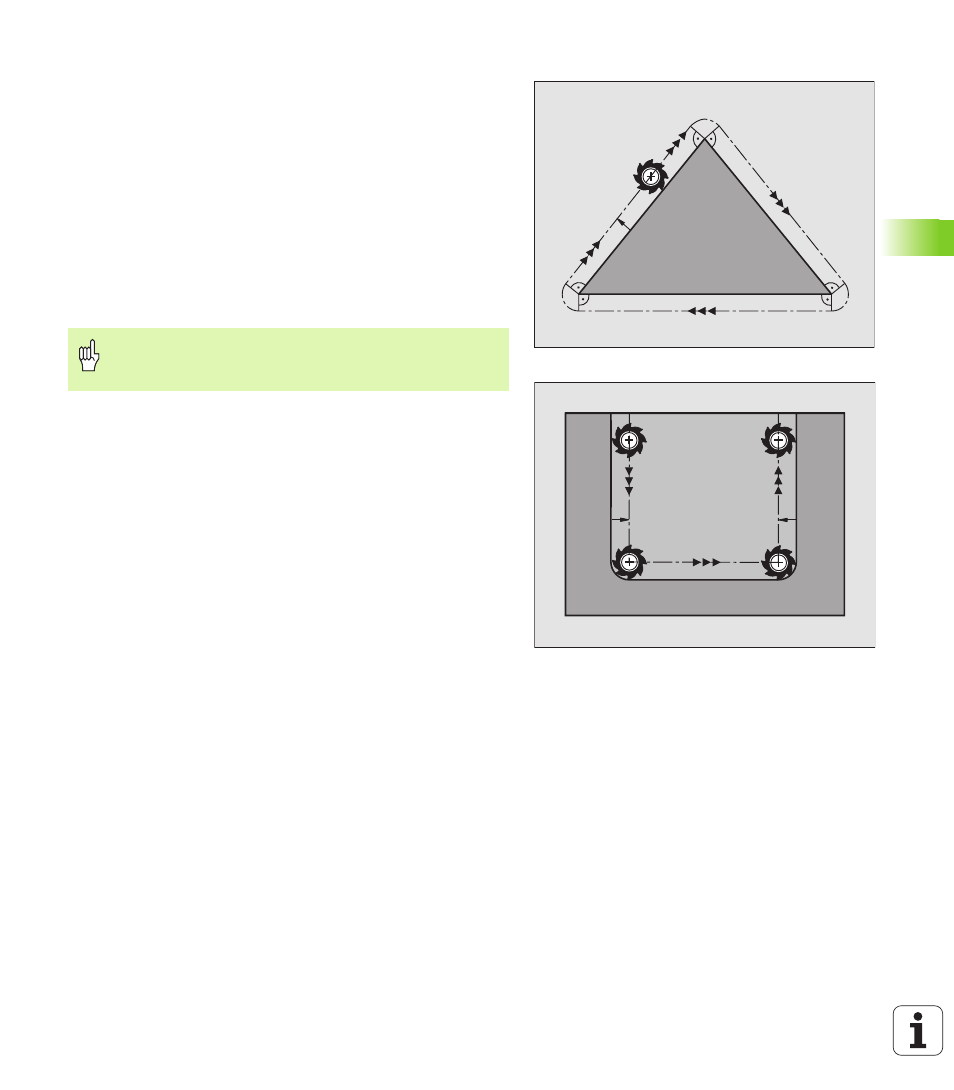

Correzione del raggio: lavorazione di angoli
„ Angoli esterni:
Avendo programmato una correzione del raggio, il TNC porta
l'utensile in corrispondenza di angoli esterni su un arco di transito,
facendo ruotare l'utensile sopra l'angolo (selezione tramite
MP7680). Se necessario il TNC riduce automaticamente
l'avanzamento sugli angoli esterni, p. es. in caso di bruschi cambi di
direzione.
„ Angoli interni:
Negli angoli interni il TNC calcola il punto di intersezione delle
traiettorie sulle quali si muove il centro dell'utensile con le correzioni
programmate. Da questo punto esso porta l'utensile lungo il
successivo elemento di profilo. In questo modo si evitano
danneggiamenti del pezzo negli angoli interni. Ne risulta che per un
determinato profilo il raggio dell'utensile non potrà essere scelto a
piacere.
Lavorazione di angoli senza correzione del raggio
Senza correzione del raggio si può intervenire sulla traiettoria
dell'utensile e sull'avanzamento in corrispondenza degli angoli del
pezzo con l’aiuto della funzione ausiliaria M90, vedere "Smussatura
spigoli: M90", pag. 267.
Non definire il punto di partenza o il punto finale nelle
lavorazioni interne in corrispondenza di un angolo del
profilo, altrimenti il profilo potrebbe venire danneggiato.
RL
RL RL
