388

8 Programmazione: Cicli

8.4 Cicli per la fr

esat

ur

a di tasc

he, isole e scanalat

ur

e

8

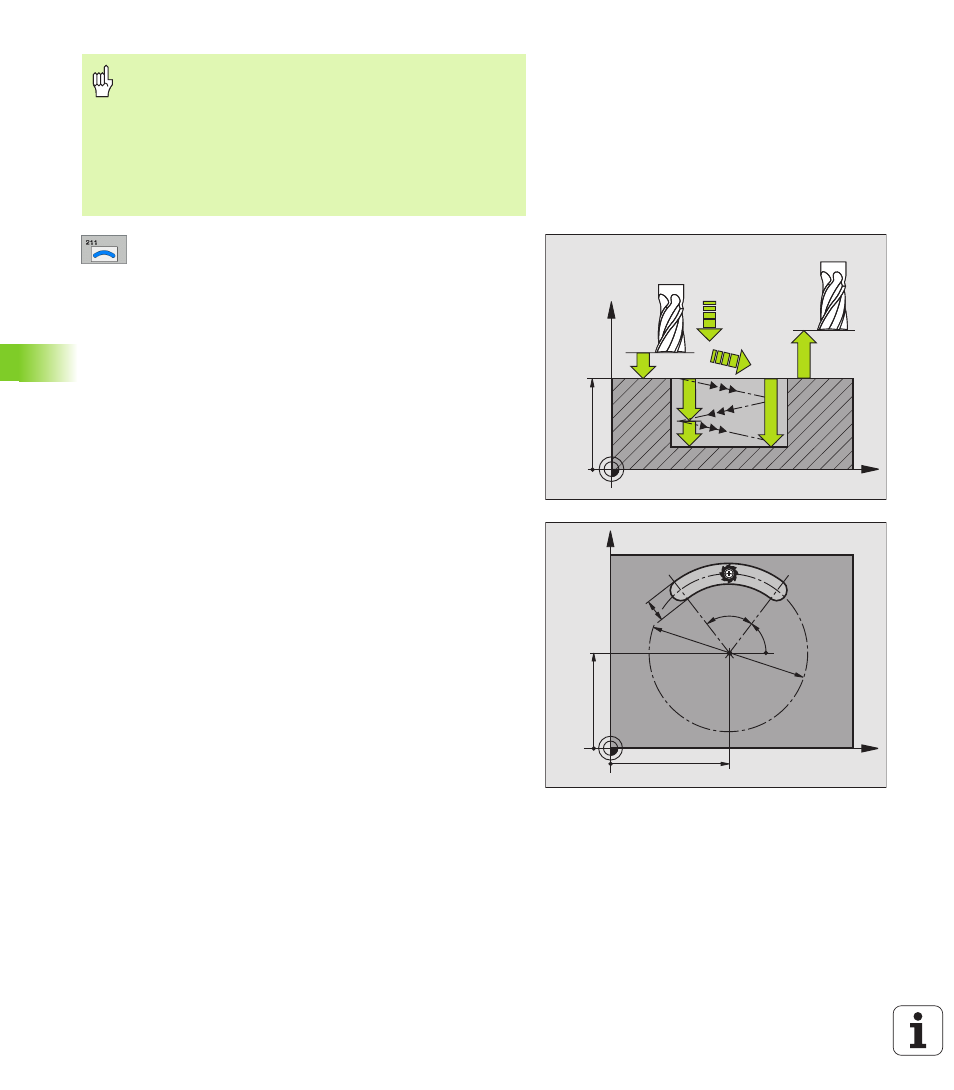

DISTANZA DI SICUREZZA

Q200 (in valore incrementale):

distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo

8

PROFONDITA'

Q201 (in valore incrementale): distanza

tra la superficie del pezzo e il fondo della scanalatura

8

AVANZAMENTO FRESATURA

Q207: velocità di

spostamento dell'utensile durante la fresatura in mm/
min

8

PROFONDITA' DI ACCOSTAMENTO

Q202 (in valore

incrementale): quota di cui l'utensile viene accostato
complessivamente con un moto alternato nell'asse
del mandrino

8

TIPO DI LAVORAZIONE

(0/1/2) Q215: definizione del tipo

di lavorazione:
0: Sgrossatura e finitura
1: Solo sgrossatura
2: Solo finitura

8

COORD. SUPERFICIE PEZZO

Q203 (in valore assoluto):

coordinata della superficie del pezzo

8

2ª DISTANZA DI SICUREZZA

Q204 (in valore

incrementale):
coordinata Z che esclude una collisione tra l'utensile e
il pezzo (il dispositivo di serraggio)

8

CENTRO 1º ASSE

Q216 (in valore assoluto): centro della

scanalatura, nell'asse principale del piano di lavoro

8

CENTRO 2º ASSE

Q217 (in valore assoluto): centro della

scanalatura, nell'asse secondario del piano di lavoro

8

DIAMETRO CERCHIO PRIM.

Q244: inserire il diametro del

cerchio primitivo

8

LUNGHEZZA 2º LATO

Q219: inserire la larghezza della

scanalatura; se la larghezza è uguale al diametro
dell'utensile, il TNC esegue solo la sgrossatura
(fresatura di asole)

8

ANGOLO DI PARTENZA

Q245 (in valore assoluto): inserire

l'angolo polare del punto di partenza

Con il parametro macchina 7441 Bit 2 si imposta se il TNC
deve emettere un messaggio d’errore (Bit 2=1) oppure no
(Bit 2=0) se viene inserita una profondità positiva.

Attenzione, pericolo di collisione!

Tenere presente che con profondità inserita positiva il
TNC inverte il calcolo del preposizionamento. Quindi
l’utensile si sposta in rapido nell’asse utensile fino alla
distanza di sicurezza sotto la superficie del pezzo!

X

Z

Q200

Q207

Q202

Q203

Q204

Q201

X

Y

Q217

Q216

Q248

Q245

Q219

Q244
