442 8 Programmazione: Cicli
8.7 Cicli SL con f
o
rm
ula del pr
ofilo

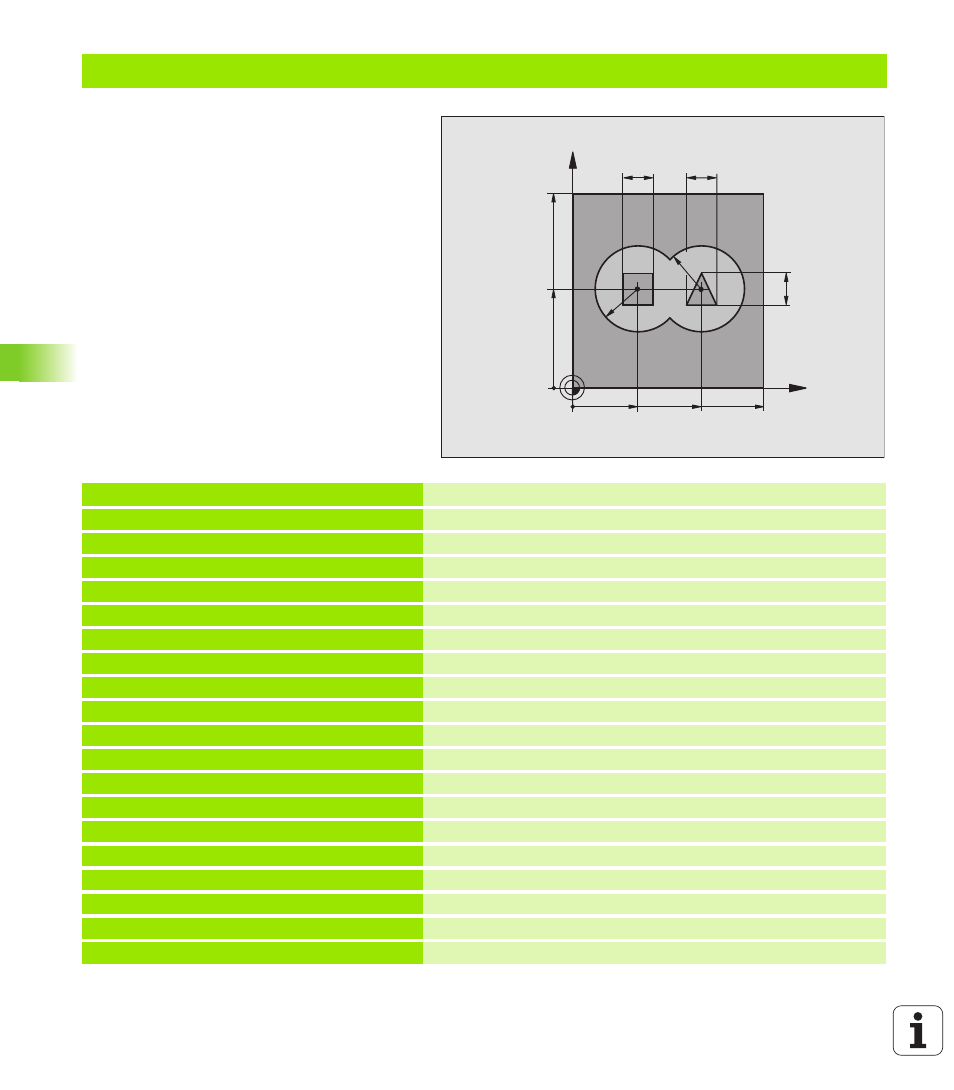

Esempio: Sgrossatura e finitura di profili sovrapposti con formula del profilo
0 BEGIN PGM PROFILO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5 Definizione utensile fresa di sgrossatura
4 TOOL DEF 2 L+0 R+3 Definizione utensile fresa di finitura
5 TOOL CALL 1 Z S2500 Chiamata utensile fresa di sgrossatura
6 L Z+250 R0 FMAX Disimpegno utensile
7 SEL CONTOUR “MODEL“ Indicazione del programma di definizione del profilo
8 CYCL DEF 20 DATI PROFILO Definizione dei parametri generali di lavorazione
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0,5 ;SOVRAM. LATERALE
Q4=+0,5 ;SOVRAM. PROFONDITA’
Q5=+0 ;COOR. SUPERF.
Q6=2 ;DIST. DI SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0,1 ;RAGGIO ARROTOND.
Q9=-1 ;SENSO DI ROTAZIONE
9 CYCL DEF 22 SVUOTAMENTO Definizione del ciclo "Svuotamento"
Q10=5 ;PROF. ACCOSTAMENTO
X
Y
35
50
100
100
16
16
R25
65
16
R25
