490 9 Programmazione: Funzioni speciali
9.2 Definizione del piano di la
v
o
ro
mediant
e
ang
o
li solidi: PLANE
S
P
A
TIAL
9.2 Definizione del piano di lavoro
mediante angoli solidi:
PLANE SPATIAL
Impiego

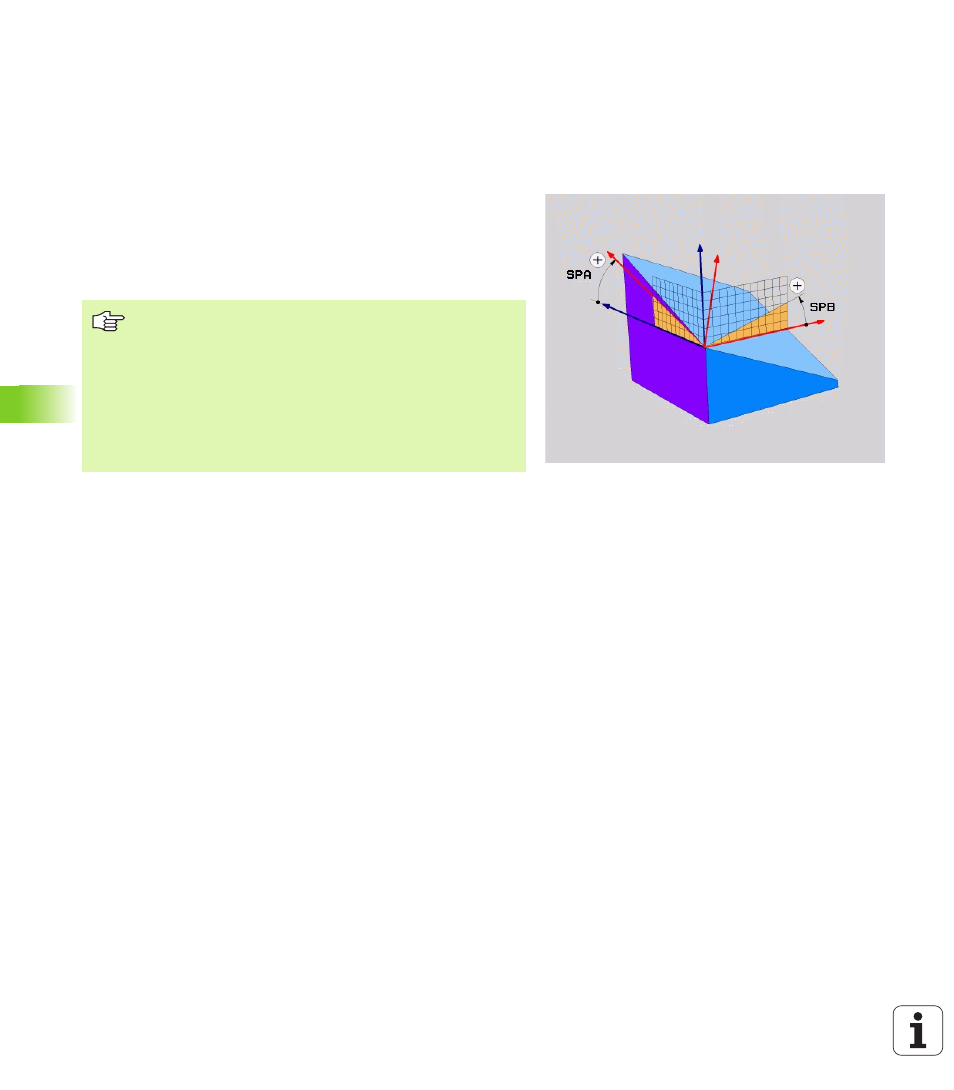

Gli angoli solidi definiscono un piano di lavoro utilizzando fino a tre
rotazioni intorno al sistema di coordinate fisso di macchina.
L’ordine delle rotazioni è fisso ed avviene prima intorno all’asse A, poi
intorno a B, e infine intorno a C (il funzionamento corrisponde a quello
del ciclo 19, se gli inserimenti nel ciclo 19 sono impostati su angolo
solido).
Da osservare prima della programmazione
Si devono definire sempre tutti i tre angoli solidi SPA, SPB e
SPC
, anche se uno degli angoli è 0.
L’ordine delle rotazioni descritto in precedenza è
indipendente dall’asse utensile attivo.
Descrizione dei parametri per il comportamento nel
posizionamento: vedere "Definizione del comportamento
nel posizionamento della funzione PLANE", pag. 502.
