3.7 CONTROFORATURA
INVERTITA (ciclo 204, DIN/ISO:
G204, opzione software
Advanced programming
features)

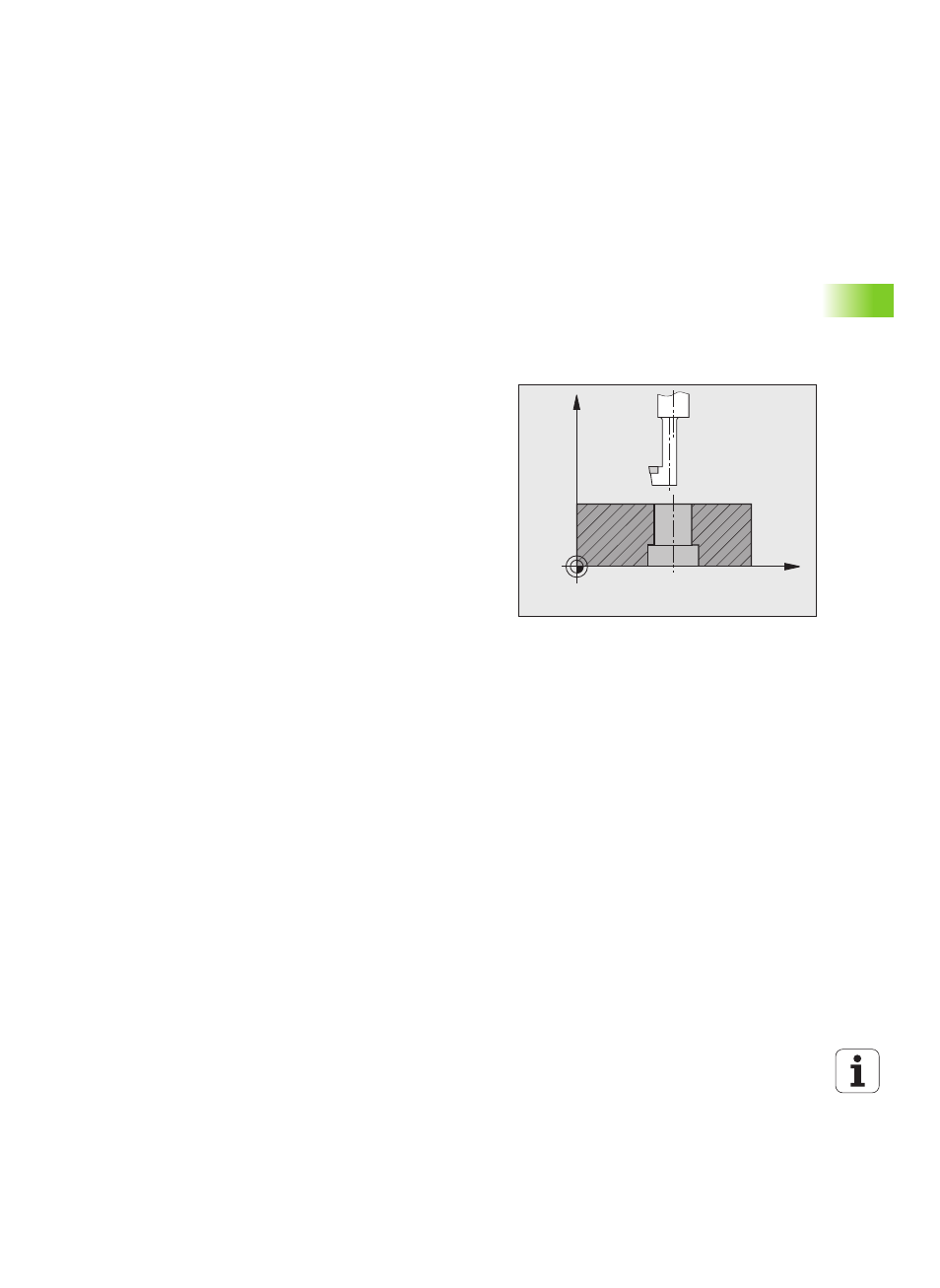

Esecuzione del ciclo
Con questo ciclo si lavorano allargamenti presenti sul lato inferiore del
pezzo.
1 Il TNC posiziona l’utensile nell’asse del mandrino in rapido FMAX
alla distanza di sicurezza sopra la superficie del pezzo
2 Successivamente il TNC orienta il mandrino sulla posizione 0° e
sposta l'utensile della quota di eccentricità
3 Successivamente l'utensile penetra con l'avanzamento di
avvicinamento nel foro pre-eseguito finché il tagliente si trova alla
distanza di sicurezza al di sotto del piano inferiore del pezzo
4 Il TNC riporta ora l'utensile al centro del foro, inserisce il mandrino
ed eventualmente il refrigerante e avanza poi con l'avanzamento di
lavorazione alla profondità di lavorazione programmata
5 Se programmato l'utensile sosta sul fondo dell'allargamento, esce
dal foro, esegue un orientamento del mandrino e si sposta di
nuovo della quota di eccentricità
6 Successivamente il TNC porta l’utensile con velocità di
AVANZAMENTO DI AVVICINAMENTO alla DISTANZA DI
SICUREZZA e da lì, se programmato, con FMAX alla 2ª DISTANZA
DI SICUREZZA.
X
Z
