.4 FRESA
T
URA A SPIANARE (ciclo
232, DIN/ISO: G232, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Per la programmazione
Parametri ciclo

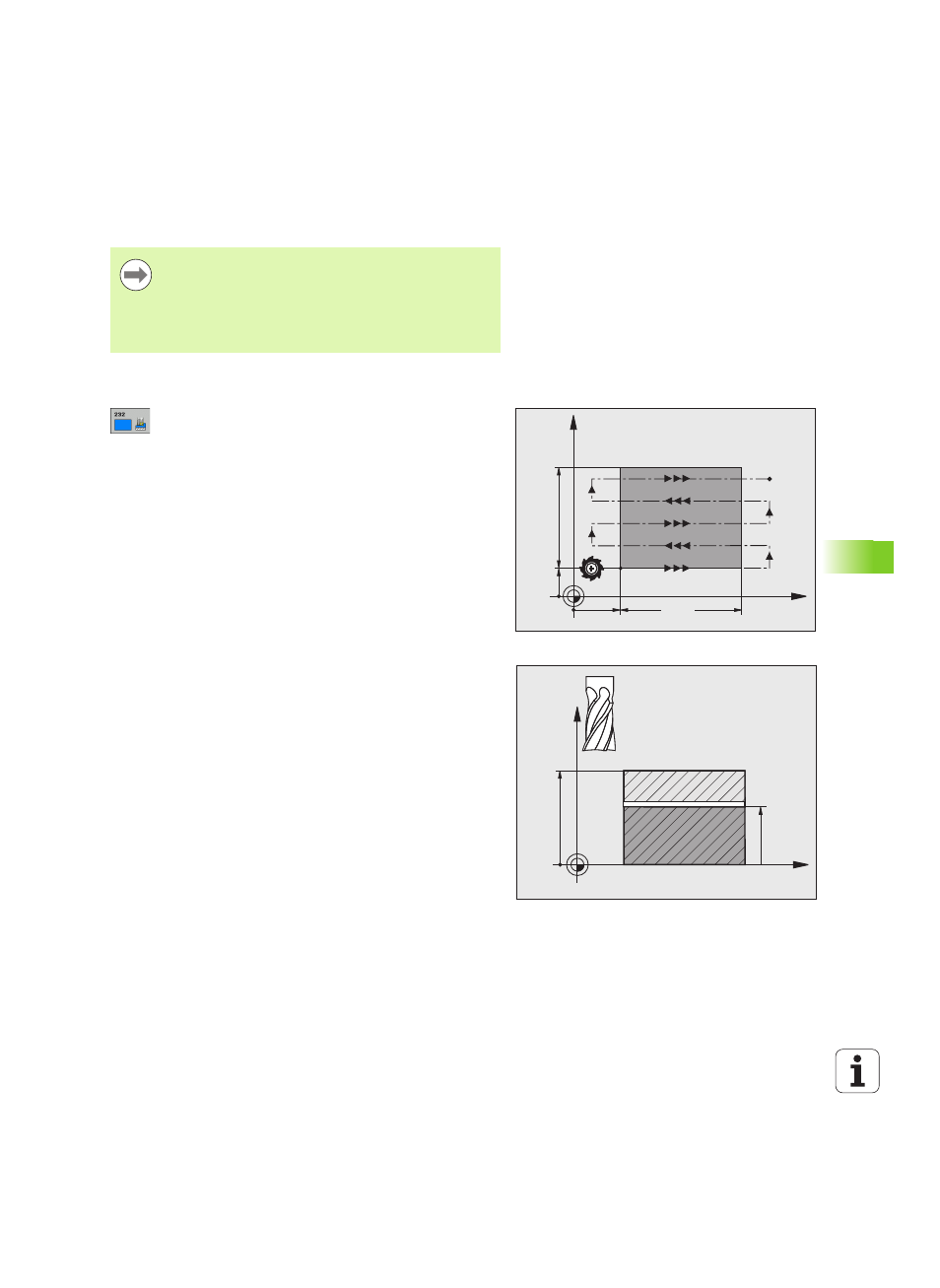

U STRATEGIA LAVORAZIONE (0/1/2) Q389: definisce
il modo in cui il TNC deve lavorare la superficie:
0: lavorazione a greca, accostamento laterale con
avanzamento di posizionamento all'esterno della
superficie da lavorare
1: lavorazione a greca, accostamento laterale con
avanzamento di fresatura all'interno della superficie
da lavorare
2: lavorazione a linee, ritorno e accostamento laterale
con avanzamento di posizionamento
U PUNTO DI PARTENZA 1º ASSE Q225 (in valore
assoluto): coordinata del punto di partenza della
superficie da lavorare nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U PUNTO DI PARTENZA 2º ASSE Q226 (in valore
assoluto): coordinata del punto di partenza della
superficie da spianare nell’asse secondario del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
U PUNTO DI PARTENZA 3º ASSE Q227 (in valore
assoluto): coordinata della superficie del pezzo, a
partire dalla quale vengono calcolati gli accostamenti.
Campo di immissione da -99999,9999 a 99999,9999
U PUNTO FINALE 3º ASSE Q386 (in valore assoluto):
coordinata nell'asse del mandrino, su cui la superficie
deve essere fresata a spianare. Campo di immissione
da -99999,9999 a 99999,9999
U LUNGHEZZA LATO PRIMARIO Q218 (in valore
incrementale): lunghezza della superficie da lavorare
nell'asse principale del piano di lavoro. Attraverso il
segno, è possibile definire la direzione della prima
traiettoria di fresatura riferita al Punto di partenza 1º
asse. Campo di immissione da -99999,9999 a
99999,9999
U LUNGHEZZA LATO SECONDARIO Q219 (in valore
incrementale): lunghezza della superficie da lavorare
nell'asse secondario del piano di lavoro. Attraverso il
segno, è possibile definire la direzione del primo
Inserire la 2° distanza di sicurezza Q204 in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.
Se il punto di partenza del 3° asse Q227 e il punto finale
del 3° asse Q386 vengono impostati uguali, il TNC non
esegue il ciclo (programmata profondità = 0).
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
