190 Cicli di lavorazione: profilo tasca
7.
1
0
Esempi di pr
ogr
ammazione
7.10 Esempi di programmazione

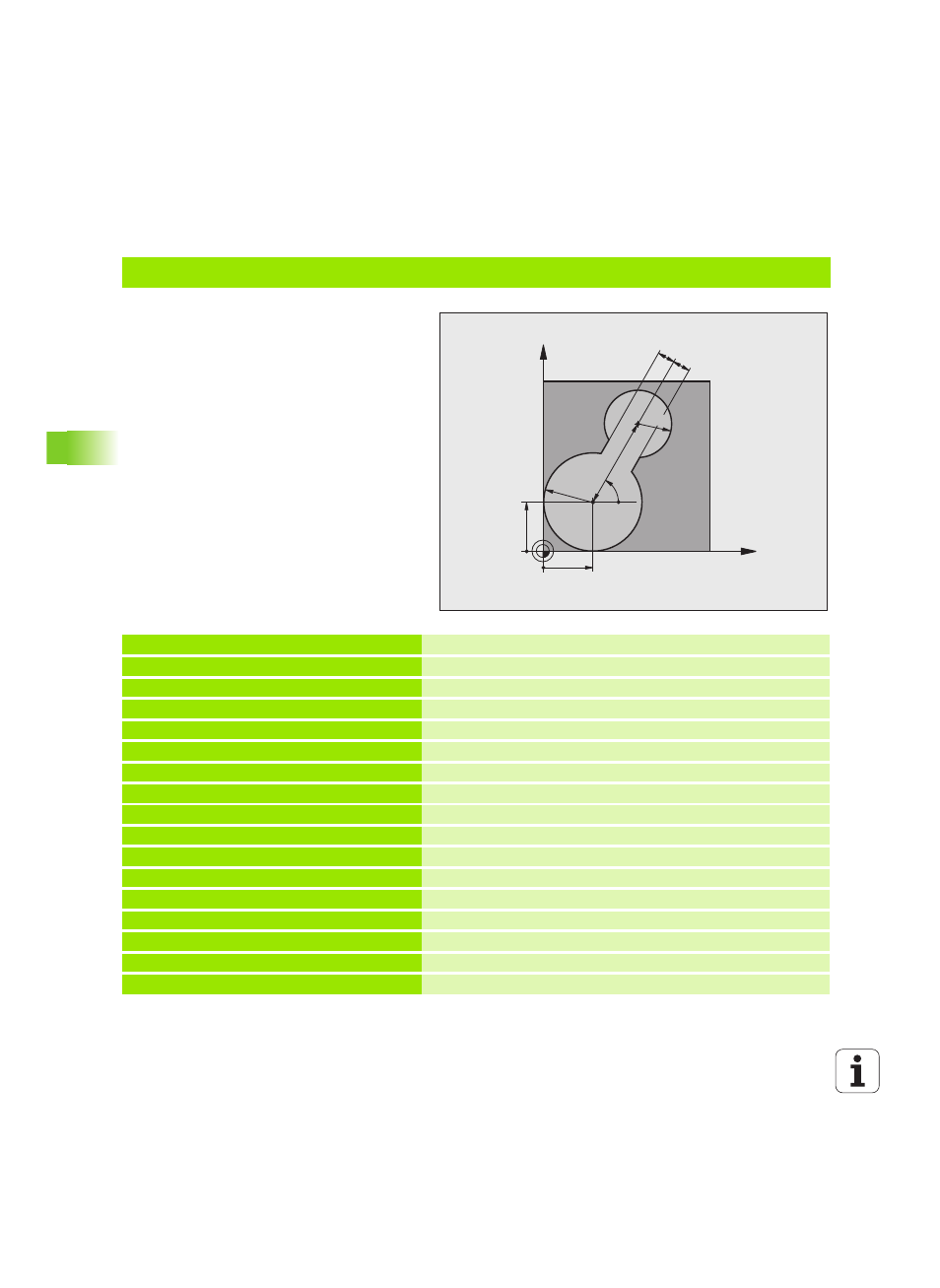

Esempio: svuotamento e finitura di tasche
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0 Definizione pezzo grezzo
3 TOOL CALL 1 Z S2500 Chiamata utensile per sgrossare, diametro 30
4 L Z+250 R0 FMAX Disimpegno utensile
5 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 20 DATI PROFILO Definizione dei parametri generali di lavorazione
Q1=-20 ;PROFONDITÀ FRESATURA
Q2=1 ;SOVRAPP. TRAIETT. UT.
Q3=+0 ;SOVRAM. LATERALE
Q4=+0 ;SOVRAM. PROFONDITÀ
Q5=+0 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0.1 ;RAGGIO DELLO SMUSSO
Q9=-1 ;SENSO DI ROTAZIONE
X
Y
30
30
R30
R20
60°
55
10
10
