HEIDENHAIN TNC 620

151

5.6 ISOLA RET

T

ANGOLARE (ciclo

256, DIN/ISO: G256, opzione sof

tw

a

re

A

d

v

a

nced pr

ogr

a

mming f

eat

ur

es)

U

AVANZAMENTO FRESATURA Q207: velocità di

spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU, FZ

U

MODO FRESATURA Q351: tipo della lavorazione di

fresatura con M3:
+1 = concorde
–1 = discorde

U

PROFONDITÀ Q201 (in valore incrementale): distanza

tra la superficie del pezzo e il fondo dell'isola. Campo
di immissione da -99999,9999 a 99999,9999

U

PROF. INCREMENTO Q202 (in valore incrementale):

quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0. Campo di immissione da 0 a
99999,9999

U

AVANZAMENTO INCREMENTO Q206: velocità di

spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0 a
99999,999, in alternativa FMAX, FAUTO, FU, FZ

U

DISTANZA DI SICUREZZA Q200 (in valore

incrementale): distanza tra la superficie frontale
dell’utensile e la superficie del pezzo. Campo di
immissione da 0 a 99999,9999

U

COORD. SUPERFICIE PEZZO Q203 (in valore

assoluto): coordinata assoluta della superficie del
pezzo. Campo di immissione da -99999,9999 a
99999,9999

U

2ª DISTANZA DI SICUREZZA Q204 (in valore

incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999

U

FATTORE DI SOVRAPPOSIZIONE Q370: Q370 x

raggio utensile dà l’accostamento laterale k. Campo di
immissione da 0,1 a 1,9999

Esempio: blocchi NC

8 CYCL DEF 256 ISOLA RETTANGOLARE

Q218=60

;LUNGHEZZA 1º LATO

Q424=74

;QUOTA PEZZO GREZZO 1

Q219=40

;LUNGHEZZA 2º LATO

Q425=60

;QUOTA PEZZO GREZZO 2

Q220=5

;RAGGIO SPIGOLO

Q368=0.2

;SOVRAM. LATERALE

Q224=+0

;ANGOLO DI ROTAZIONE

Q367=0

;POSIZIONE ISOLA

Q207=500

;AVANZAM. FRESATURA

Q351=+1

;MODO FRESATURA

Q201=-20

;PROFONDITÀ

Q202=5

;PROF. INCREMENTO

Q206=150

;AVANZAMENTO PROF.

Q200=2

;DISTANZA SICUREZZA

Q203=+0

;COORD. SUPERFICIE

Q204=50

;2ª DIST. SICUREZZA

Q370=1

;SOVRAPP. TRAIETT. UT.

9 L X+50 Y+50 R0 FMAX M3 M99

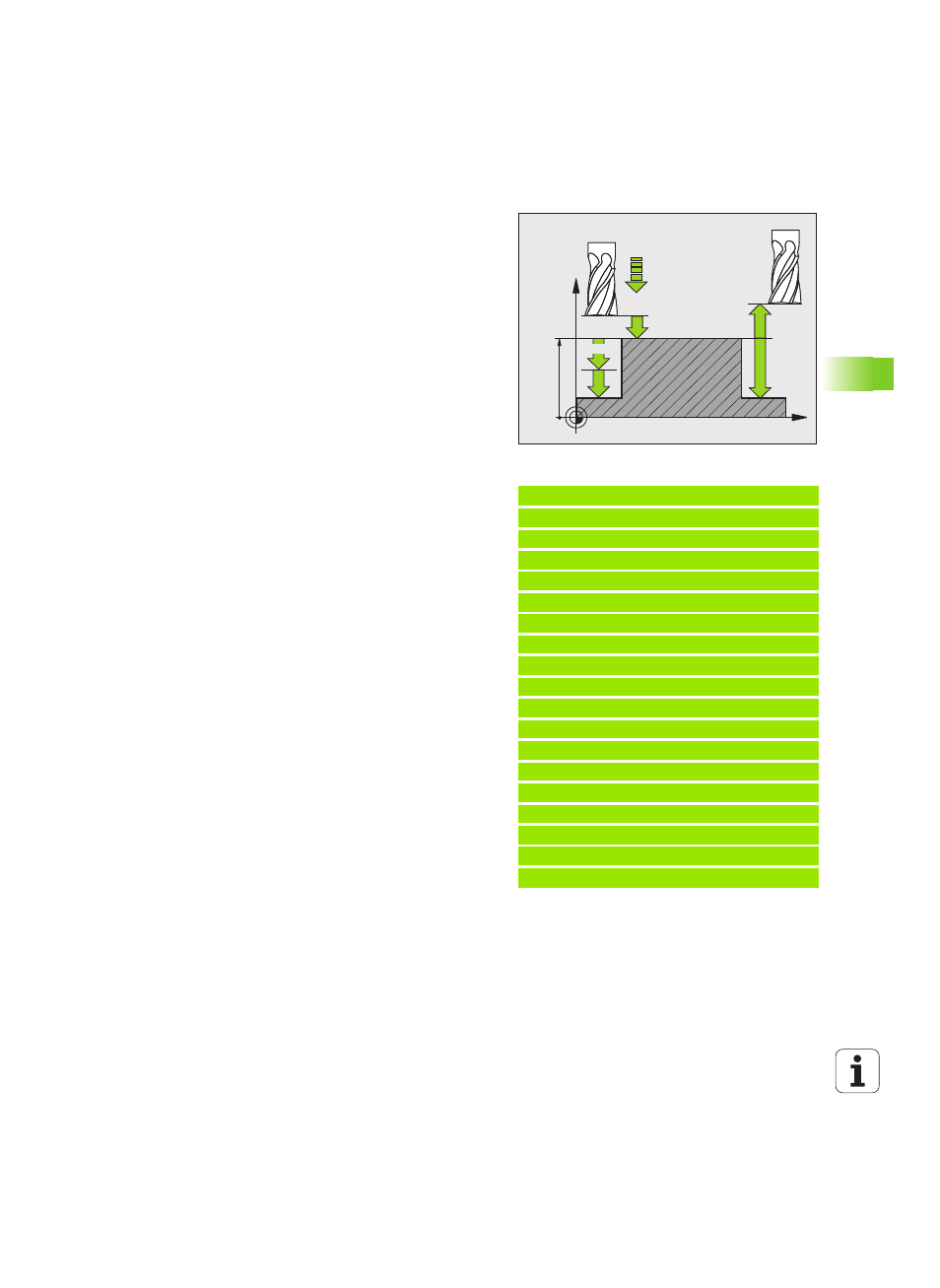

X

Z

Q200

Q201

Q206

Q203

Q204

Q202
