400 Cicli di tastatura: controllo automatico dei pezzi
16.1
1
MISURAZIONE COORDINA
T
A
(ciclo 427
, DIN/ISO: G427)
16.11 MISURAZIONE COORDINATA
(ciclo 427, DIN/ISO: G427)

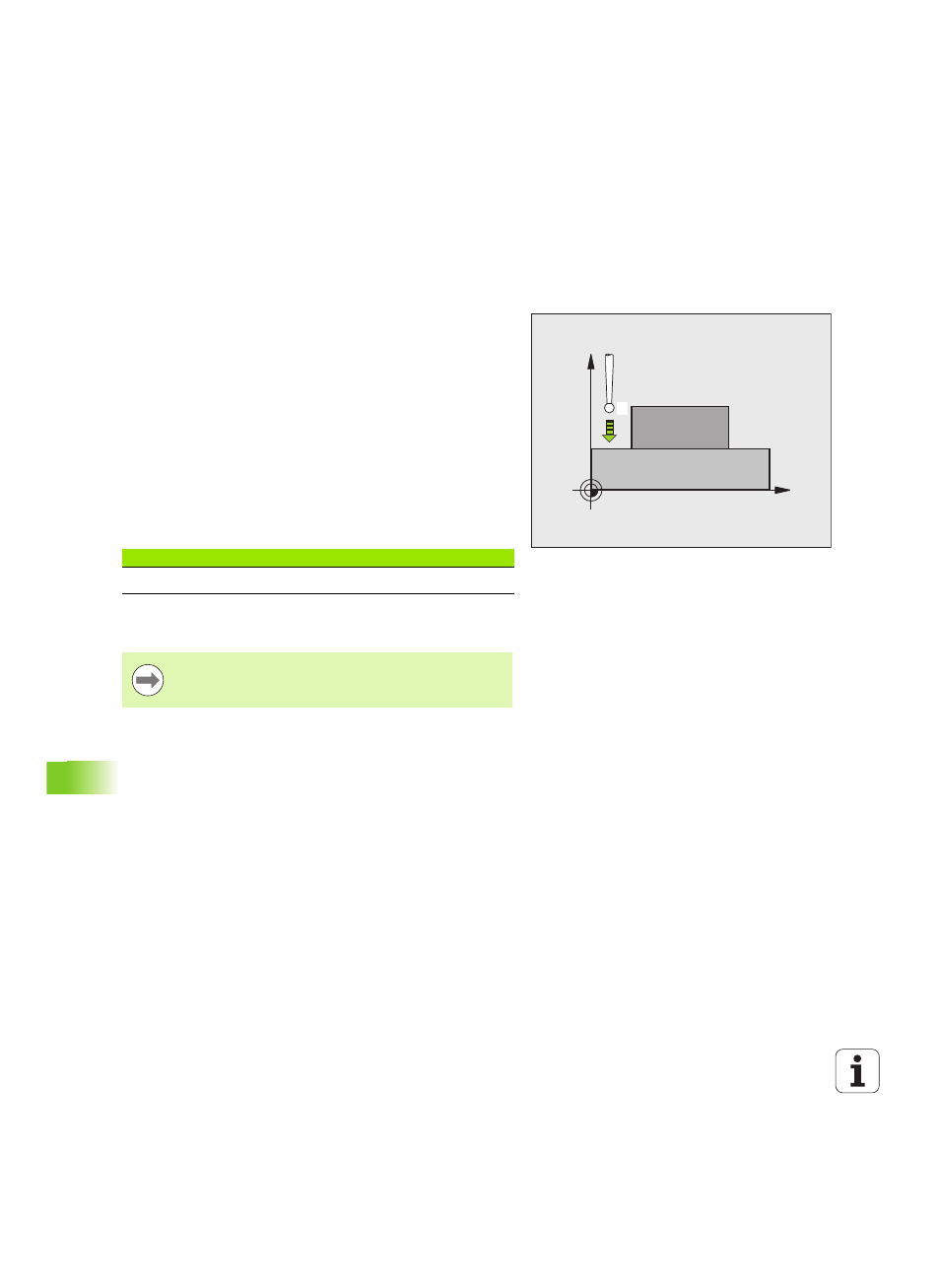

Esecuzione del ciclo
Il ciclo di tastatura 427 rileva una coordinata in uno degli assi
selezionabili e memorizza il relativo valore in un parametro di sistema.
Definendo nel ciclo i valori di tolleranza, il TNC effettua un confronto
tra i valori nominali e reali e memorizza lo scostamento in parametri di
sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 285) sul punto da tastare
1 .
Contemporaneamente, il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di spostamento definita
2 Successivamente il tastatore si porta sul punto da tastare 1
programmato nel piano di lavoro e vi misura il valore reale nell'asse
selezionato
3 Quindi il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza la coordinata rilevata nel seguente parametro Q:
Per la programmazione
X
Z
1
Numero parametro Significato
Q160 Coordinata misurata
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
