HEIDENHAIN TNC 620 379

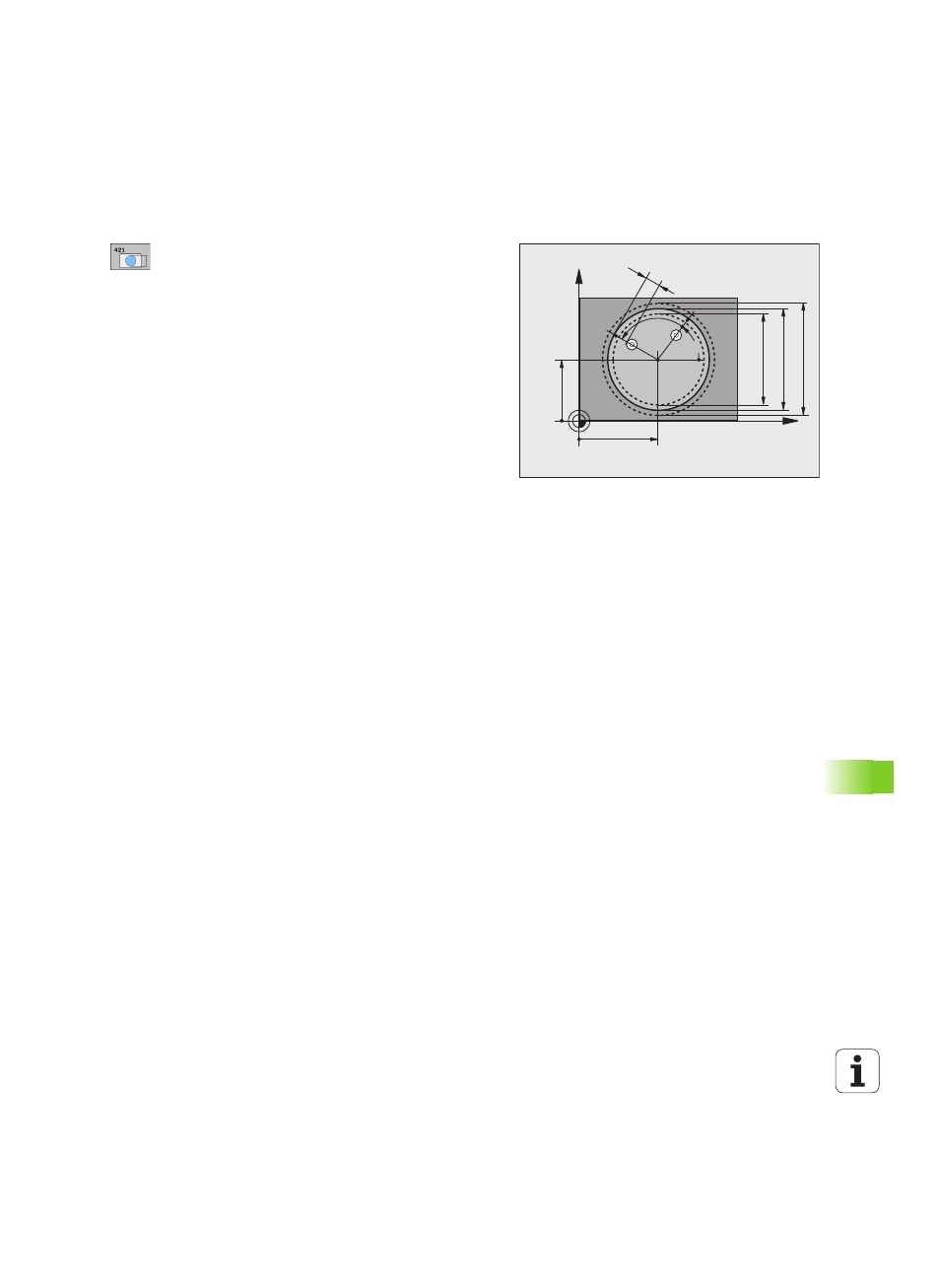

16.5 MISURAZIONE FORI (ciclo 421, DIN/ISO: G421)
Parametri ciclo
U CENTRO 1º ASSE Q273 (in valore assoluto): centro
del foro nell'asse principale nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U CENTRO 2º ASSE Q274 (in valore assoluto): centro
del foro nell'asse secondario nel piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: diametro
approssimativo del foro. Campo di immissione da 0 a
99999,9999
U ANGOLO DI PARTENZA Q325 (in valore assoluto):
angolo tra l'asse principale del piano di lavoro e il
primo punto da tastare. Campo di immissione da -
360,0000 a 360,0000
U ANGOLO INCREMENTALE Q247 (in valore
incrementale): angolo tra due punti da misurare; il
segno dell'angolo definisce il senso di lavorazione (-
= senso orario). Per la misurazione di archi di
cerchio, programmare un angolo incrementale
inferiore a 90°. Campo di immissione da -120,0000
a 120,0000
X
Y
Q274 ±Q280
Q273 ±Q279
Q27
6 Q325
Q247
Q262 Q275
SET_UP(TCHPROBE.TP)
+
Q320
