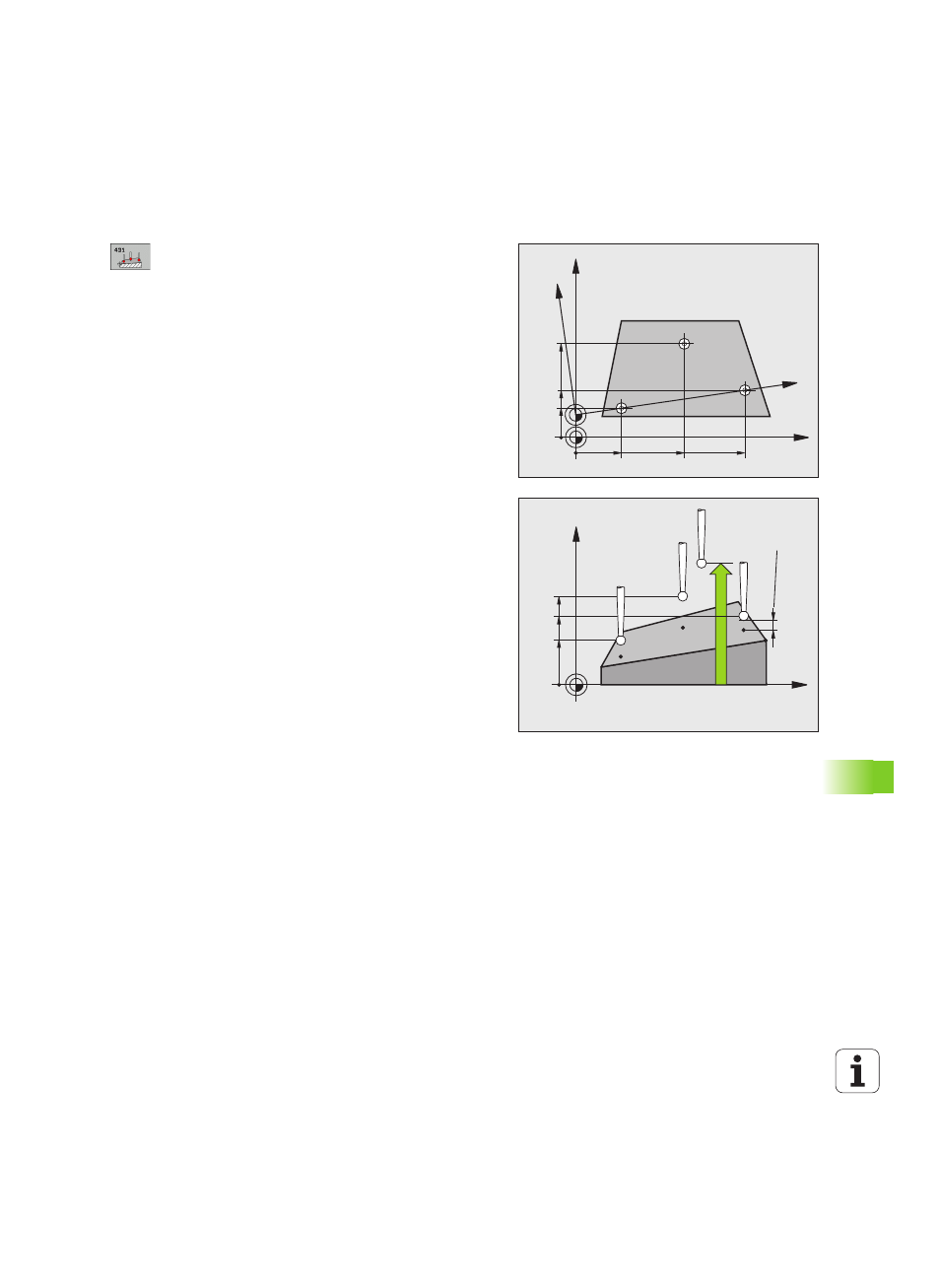

16.13 MISURAZIONE PIANO
(ciclo
431, DIN/ISO: G431)
Parametri ciclo
U 1° PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 1° PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U 1º PUNTO MIS. 3º ASSE Q294 (in valore assoluto):
coordinata del primo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
U 2° PUNTO MIS. 1º ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 2° PUNTO MIS. 2º ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U 2º PUNTO MIS. 3º ASSE Q295 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
U 3° PUNTO MIS. 1º ASSE Q296 (in valore assoluto):
coordinata del terzo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 3° PUNTO MIS. 2º ASSE Q297 (in valore assoluto):
coordinata del terzo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U 3º PUNTO MIS. 3º ASSE Q298 (in valore assoluto):
coordinata del terzo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
