140 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.4 FRESA
T
URA DI SCANALA
TURE (ciclo 253, DIN/ISO: G253, opzione
sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Parametri ciclo
U TIPO DI LAVORAZIONE (0/1/2) Q215: definizione
del tipo di lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
U LUNGHEZZA SCANALATURA Q218 (valore parallelo
all'asse principale del piano di lavoro): inserire il lato
più lungo della scanalatura. Campo di immissione da
0 a 99999,9999
U LARGHEZZA SCANALATURA Q219 (valore parallelo
all'asse secondario del piano di lavoro): inserire la
larghezza della scanalatura; se la larghezza della
scanalatura è uguale al diametro dell'utensile, il TNC
esegue solo la sgrossatura (fresatura di asole).
Larghezza massima della scanalatura durante la
sgrossatura: doppio diametro dell'utensile. Campo di
immissione da 0 a 99999,9999
U SOVRAMETALLO LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro
U ANGOLO DI ROTAZIONE Q374 (in valore assoluto):
angolo con cui tutta la scanalatura viene ruotata. Il
centro di rotazione si trova nella posizione in cui si
trova l’utensile al momento della chiamata del ciclo.
Campo di immissione da -360,000 a 360,000
U POSIZ. SCANALATURA (0/1/2/3/4) Q367:
posizione della scanalatura riferita alla posizione
dell’utensile al momento della chiamata del ciclo:
0: posizione utensile = centro scanalatura
1: posizione utensile = estremità sinistra della
scanalatura
2: posizione utensile = centro della scanalatura
circolare sinistra
3: posizione utensile = centro della scanalatura
circolare destra
4: posizione utensile = estremità destra della
scanalatura
U AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU, FZ
U MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y

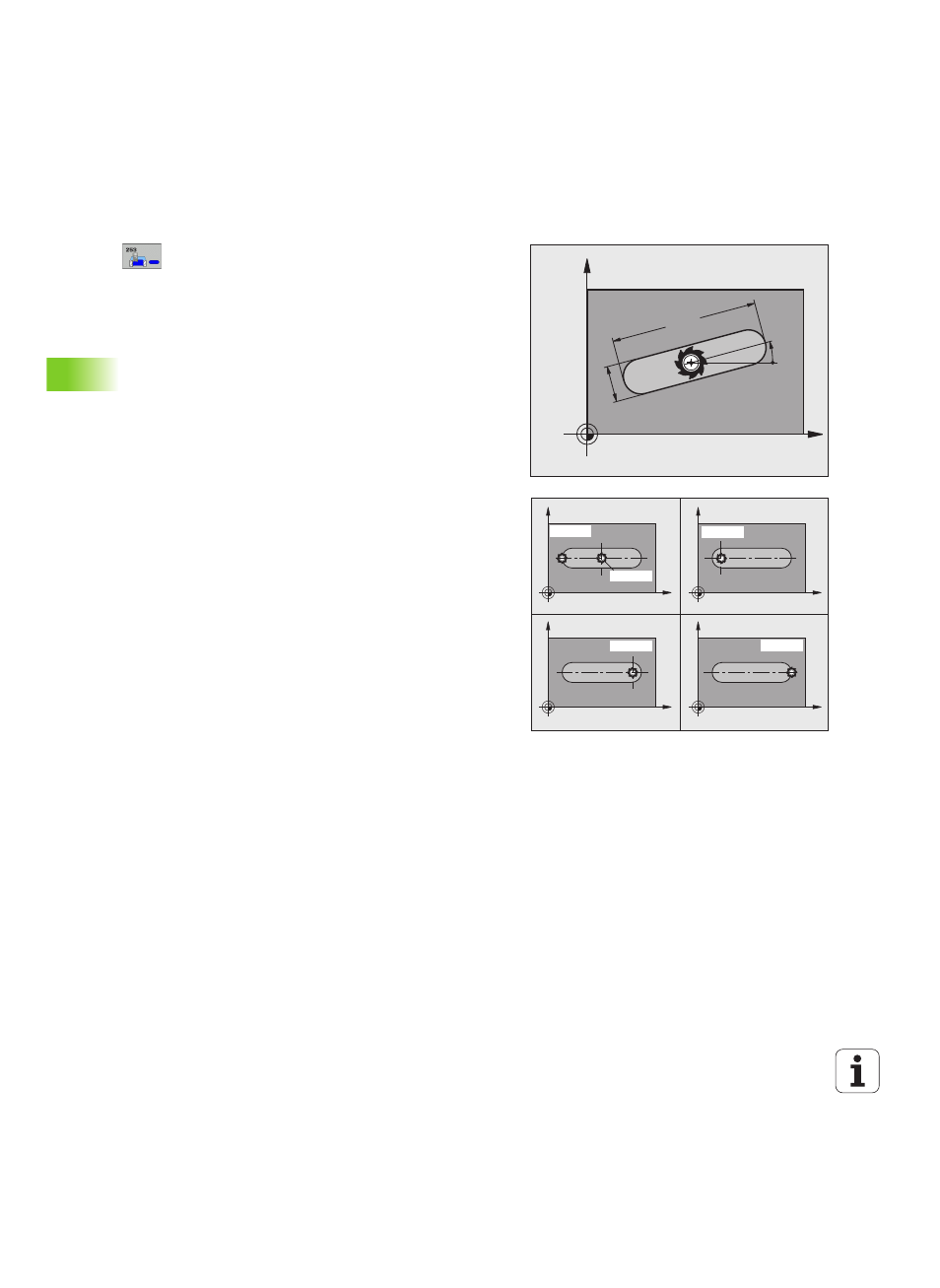

Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
