214 Cicli di lavorazione: profilo tasca con formula del profilo
9.1 Cicli SL con f
o
rm
ula del pr
ofilo complessa
9.1 Cicli SL con formula del profilo
complessa
Principi fondamentali

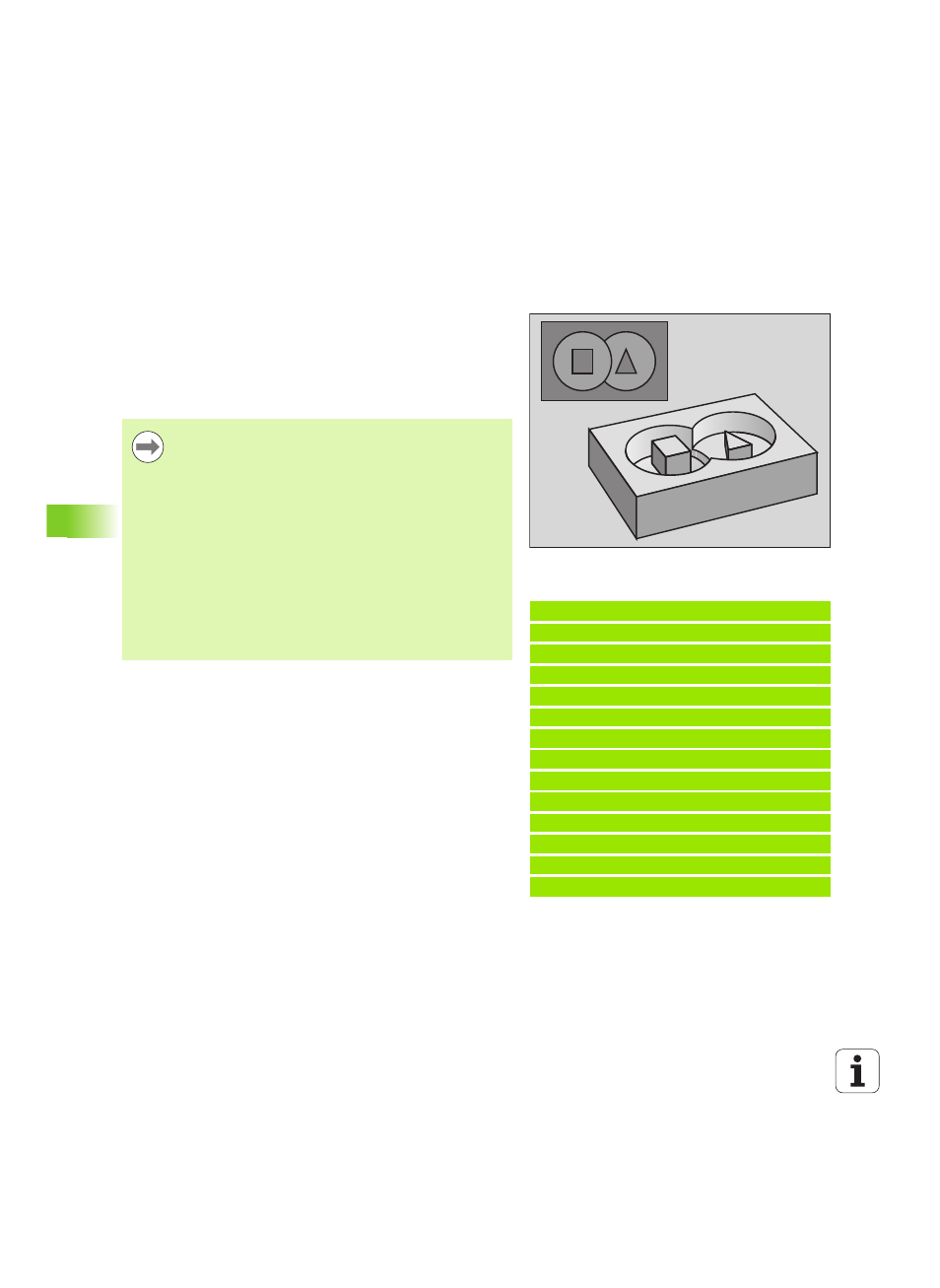

Con i cicli SL e formula del profilo complessa si possono lavorare profili
complessi composti da segmenti di profilo (tasche o isole). I singoli
segmenti di profilo (dati geometrici) vengono inseriti sotto forma di
programmi separati. Pertanto tutti i segmenti di profilo possono
essere riutilizzati a piacimento. Dai segmenti di profilo selezionati,
collegati tra loro per mezzo di una formula del profilo, il TNC calcola il
profilo completo.
Esempio: schema: elaborazione con cicli SL e
formula del profilo complessa
0 BEGIN PGM PROFILO MM
...
5 SEL CONTOUR “MODEL“
6 CYCL DEF 20 DATI PROFILO ...
8 CYCL DEF 22 SVUOTAMENTO ...
9 CYCL CALL
...
12 CYCL DEF 23 FINITURA FONDO ...
13 CYCL CALL
...
16 CYCL DEF 24 FINITURA LATERALE ...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM PROFILO MM
QC1 QC2
QC4
QC1
La memoria disponibile per un ciclo SL (tutti i
sottoprogrammi di descrizione del profilo) è limitata a 128
profili. Il numero dei possibili elementi di profilo dipende
dal tipo di profilo (profilo interno o esterno) e dal numero
delle descrizioni del profilo ed è al massimo 16384
elementi di profilo.
I cicli SL con formula del profilo presuppongono una
programmazione strutturata ed offrono la possibilità di
memorizzare in singoli programmi i profili che si ripetono
costantemente. Attraverso la formula del profilo si
collegano i segmenti di profilo in un profilo completo e si
definisce se si tratta di una tasca o di un’isola.
La funzione Cicli SL con formula del profilo è distribuita in
più zone del pannello di comando del TNC e serve da base
di partenza per ulteriori sviluppi.
