HEIDENHAIN TNC 620 413
16.14 Esempi di pr
ogr
ammazione

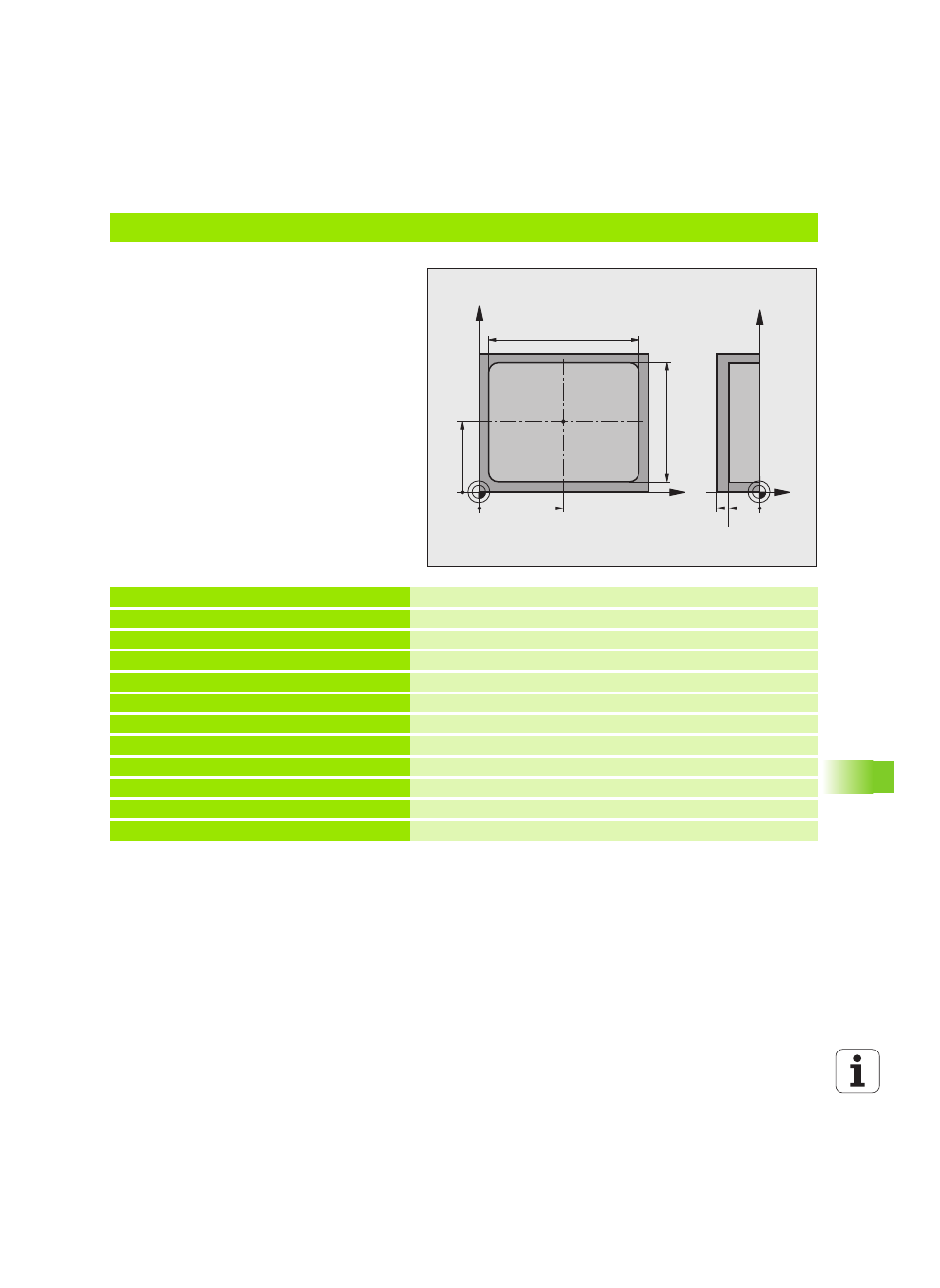

Esempio: misurazione tasca rettangolare, protocollo risultati di misura
0 BEGIN PGM BSMESS MM
1 TOOL CALL 1 Z Chiamata tastatore
2 L Z+100 R0 FMAX Disimpegno tastatore
3 TCH PROBE 423 MISURA RETTAN. INTERNO
Q273=+50 ;CENTRO 1º ASSE
Q274=+40 ;CENTRO 2º ASSE
Q282=90 ;LUNGHEZZA 1º LATO Lunghezza nominale in X
Q283=70 ;LUNGHEZZA 2º LATO Lunghezza nominale in Y
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
X
Y
50
40 70
90
Z
Y
-15
-20
