152 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.7 ISOLA CIR
C
OLARE (ciclo 257
, DIN/ISO: G257
, opzione sof
tw
ar
e A
d
v
anced
pr
ogr
a
mming f
eat
ur
es)
5.7 ISOLA CIRCOLARE (ciclo 257,
DIN/ISO: G257, opzione
software Advanced
programming features)
Esecuzione del ciclo

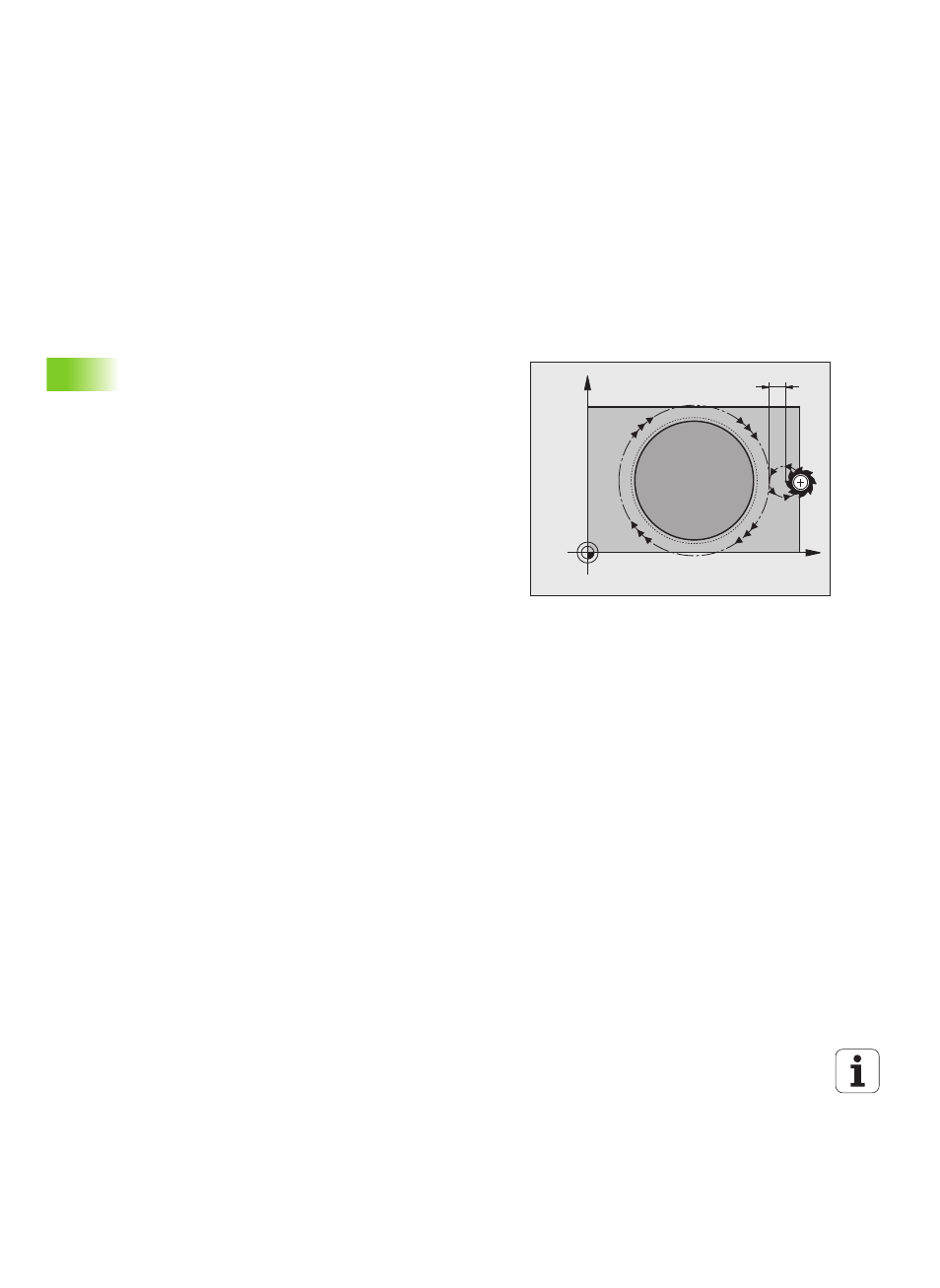

Con il ciclo 257 Isola circolare si può lavorare un'isola circolare. Se il
diametro del pezzo grezzo è maggiore dell'accostamento laterale
massimo possibile, il TNC esegue più accostamenti laterali fino a
raggiungere il diametro di finitura.
1 L'utensile inizia dalla posizione di partenza del ciclo (centro isola) in
direzione X positiva sulla posizione di partenza della lavorazione. La
posizione di partenza si trova 2 mm a destra accanto all'isola grezza
2 Se l'utensile si trova alla 2ª DISTANZA DI SICUREZZA il TNC lo
porta in rapido FMAX alla DISTANZA DI SICUREZZA e da lì con
l'AVANZAMENTO INCREMENTO alla prima PROFONDITÀ
INCREMENTO
3 Successivamente l'utensile si posiziona su un semicerchio in
modo tangenziale al profilo dell'isola ed esegue una contornatura.
4 Se il diametro di finitura non può essere raggiunto con una
contornatura, il TNC posiziona l'utensile lateralmente alla
profondità incremento attuale ed esegue un'altra contornatura. Il
TNC tiene conto del diametro del pezzo grezzo, del diametro di
finitura e dell'accostamento laterale ammesso. Questi passi si
ripetono fino al raggiungimento del diametro di finitura definito
5 In seguito l'utensile si stacca dal profilo tangenzialmente su un
semicerchio, ritornando al punto di partenza di lavorazione
dell'isola
6 Successivamente il TNC posiziona l'utensile sulla successiva
profondità incremento e lavora l'isola a tale profondità
7 Questa procedura si ripete fino al raggiungimento della profondità
programmata dell'isola
X
Y
2mm
