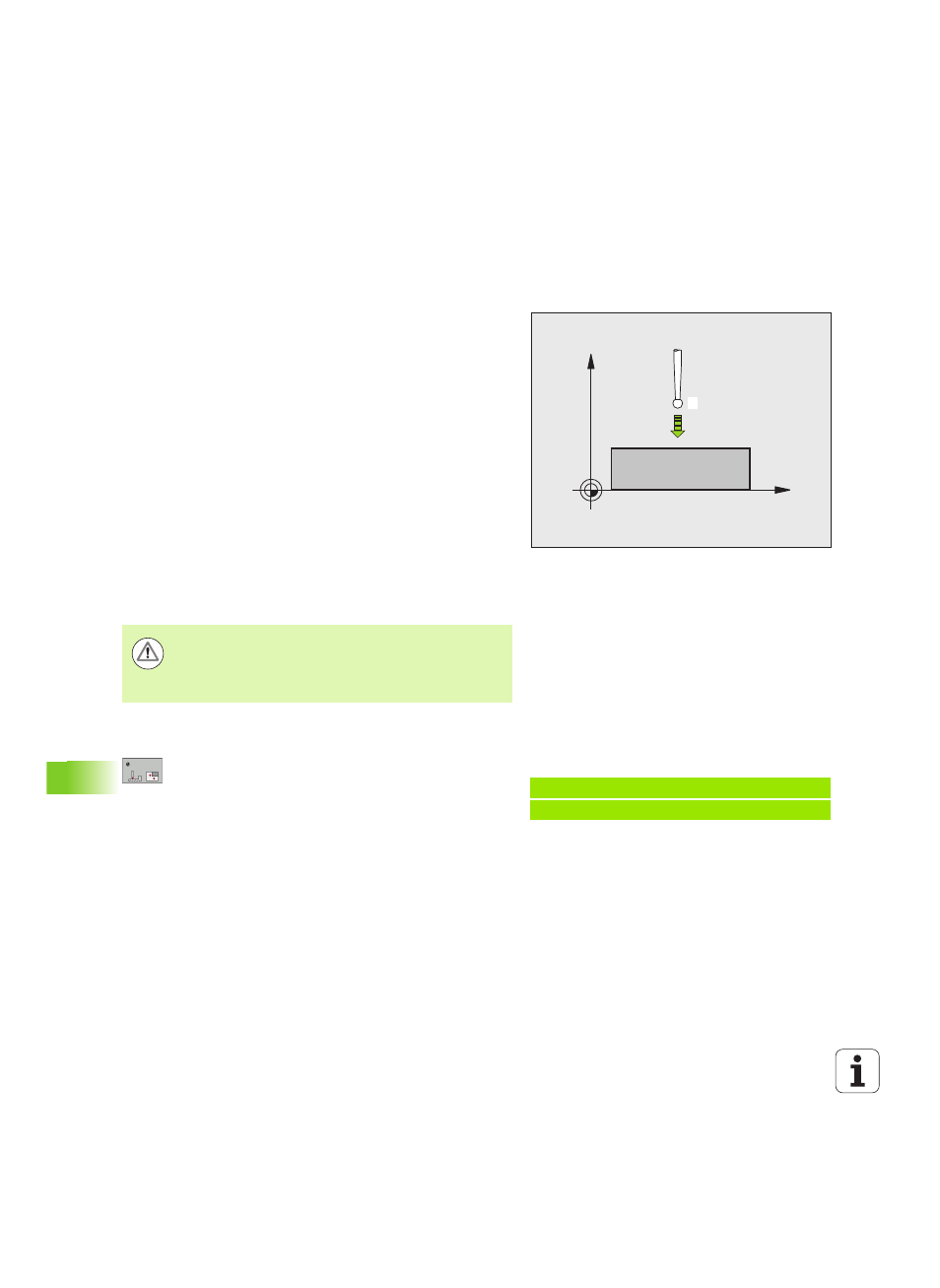

372 Cicli di tastatura: controllo automatico dei pezzi
16.2 PIANO DI RIFERIMENT
O (ciclo
0, DIN/ISO: G55)
16.2 PIANO DI RIFERIMENTO
(ciclo 0, DIN/ISO: G55)
Esecuzione del ciclo
1 Il tastatore si porta in rapido con movimento 3D (valore da colonna
FMAX) sulla posizione di prearresto
1 programmata nel ciclo
2 Successivamente il tastatore effettua la tastatura con
l'avanzamento di tastatura (colonna F). La direzione di tastatura
deve essere definita nel ciclo
3 Dopo che il TNC ha rilevato la posizione, il tastatore si riporta al
punto di partenza della tastatura e memorizza la coordinata
misurata in un parametro Q. Le coordinate della posizione del
tastatore al momento del segnale di contatto vengono inoltre
memorizzate nei parametri da Q115 a Q119. Per i valori in questi
parametri il TNC non tiene conto della lunghezza e del raggio del
tastatore
Per la programmazione
Parametri ciclo
U NR. PARAMETRO PER RISULTATO: inserire il
numero del parametro Q al quale viene assegnato il
valore della coordinata. Campo di immissione da 0 a
1999
U ASSE/DIREZIONE DI TASTATURA: inserire l'asse di
tastatura con il tasto di selezione assi o inserirlo
tramite la tastiera ASCII con il segno per la direzione
di tastatura. Confermare la selezione con il tasto ENT.
Campo di immissione: tutti gli assi NC
U VALORE NOMINALE DI POSIZIONE: inserire
mediante i tasti di selezione assi o tramite la tastiera
ASCII tutte le coordinate per il preposizionamento del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
U Conclusione dell'inserimento: premere il tasto ENT
X
Z
1
Attenzione Pericolo di collisione!
Nel preposizionamento del tastatore assicurarsi che non ci
sia pericolo di collisione nell'avvicinamento alla posizione
programmata.
Esempio: blocchi NC
67 TCH PROBE 0.0 PIANO DI RIF. Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
