3.5 BARENA
TURA INTERNA (ciclo
202,
DIN/ISO: G202, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

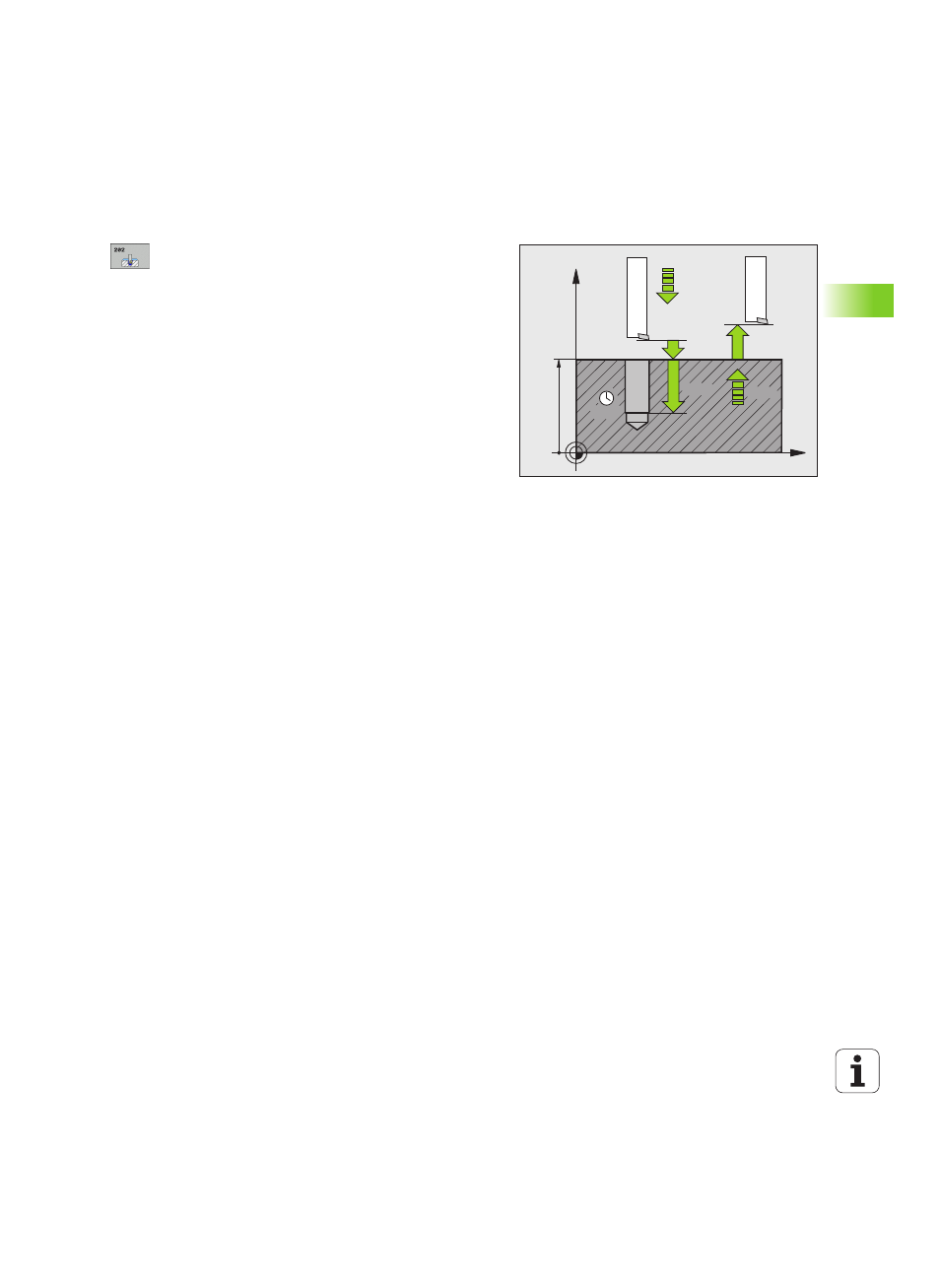

Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro. Campo
di immissione da -99999,9999 a 99999,9999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la barenatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
U TEMPO ATTESA SOTTO Q211: tempo in secondi
durante il quale l'utensile sosta sul fondo del foro.
Campo di immissione da 0 a 3600,0000
U AVANZAMENTO RITIRO Q208: velocità dell'utensile
durante l'estrazione dal foro in mm/min. Impostando
Q208=0, vale AVANZAMENTO INCREMENTO.
Campo di immissione da 0 a 99999,999, in alternativa
FMAX, FAUTO
U COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,999
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
