HEIDENHAIN TNC 620 (340 56x-03) Cycle programming Manuale d'uso
Pagina 147
HEIDENHAIN TNC 620
147
5.5 SCANALA
TURA CIR
C
OLARE (ciclo 254, DIN/ISO: G254, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
U
DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999
U
COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
U
2ª DISTANZA DI SICUREZZA
Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
U
STRATEGIA PENETRAZIONE
Q366: tipo di strategia di
penetrazione
0 = penetrazione perpendicolare.
Indipendentemente dall'angolo di penetrazione
ANGLE
definito nella tabella utensili, il TNC penetra in
modo perpendicolare
1, 2 = penetrazione con pendolamento. Nella
tabella utensili l’angolo di penetrazione ANGLE per
l’utensile attivo deve essere definito diverso da 0.
Altrimenti il TNC emette un messaggio d'errore
U
AVANZAMENTO FINITURA
Q385: velocità di spostamento
dell'utensile durante la finitura laterale e in profondità
in mm/min. Campo di immissione da 0 a 99999,999,
in alternativa FAUTO, FU, FZ
Esempio: blocchi NC
8 CYCL DEF 254 CAVA CIRCOLARE
Q215=0
;TIPO LAVORAZIONE
Q219=12
;LARG. SCANALATURA
Q368=0.2
;SOVRAM. LATERALE
Q375=80
;DIAMETRO RIFERIMENTO
Q367=0
;RIF. POS. SCANALATURA
Q216=+50
;CENTRO 1º ASSE
Q217=+50
;CENTRO 2º ASSE
Q376=+45
;ANGOLO DI PARTENZA
Q248=90
;ANGOLO DI APERTURA
Q378=0
;ANGOLO INCREMENTALE
Q377=1
;NUMERO LAVORAZIONI
Q207=500
;AVANZAM. FRESATURA
Q351=+1
;MODO FRESATURA
Q201=-20
;PROFONDITÀ
Q202=5
;PROF. INCREMENTO
Q369=0.1
;SOVRAM. PROFONDITÀ
Q206=150
;AVANZAMENTO PROF.
Q338=5
;INCREMENTO FINITURA
Q200=2
;DISTANZA SICUREZZA
Q203=+0
;COORD. SUPERFICIE
Q204=50
;2ª DIST. SICUREZZA
Q366=1
;PENETRAZIONE
Q385=500
;AVANZAMENTO FINITURA
9 L X+50 Y+50 R0 FMAX M3 M99

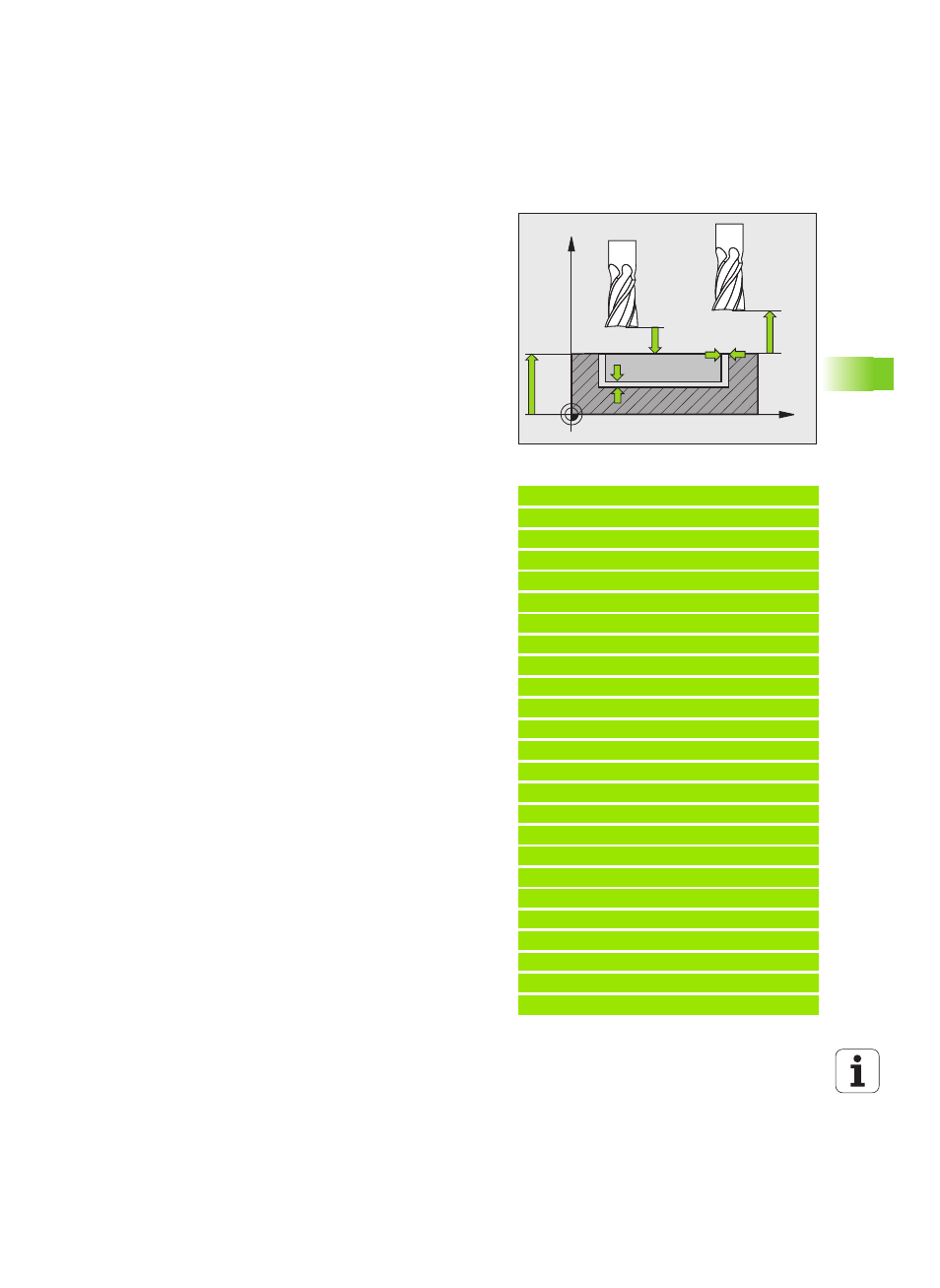

X
Z
Q200
Q204
Q203
Q369
Q368
