70 Cicli di lavorazione: foratura
3.5 BARENA
TURA INTERNA (ciclo
202,
DIN/ISO: G202, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
U DIREZ. DISIMPEGNO (0/1/2/3/4) Q214: definizione
della direzione in cui il TNC disimpegna l'utensile sul
fondo del foro (dopo l'orientamento del mandrino)
U ANGOLO ORIENTAMENTO MANDRINO Q336 (in
valore assoluto): angolo sul quale il TNC posiziona
l'utensile prima del disimpegno. Campo di
immissione da -360,000 a 360,000

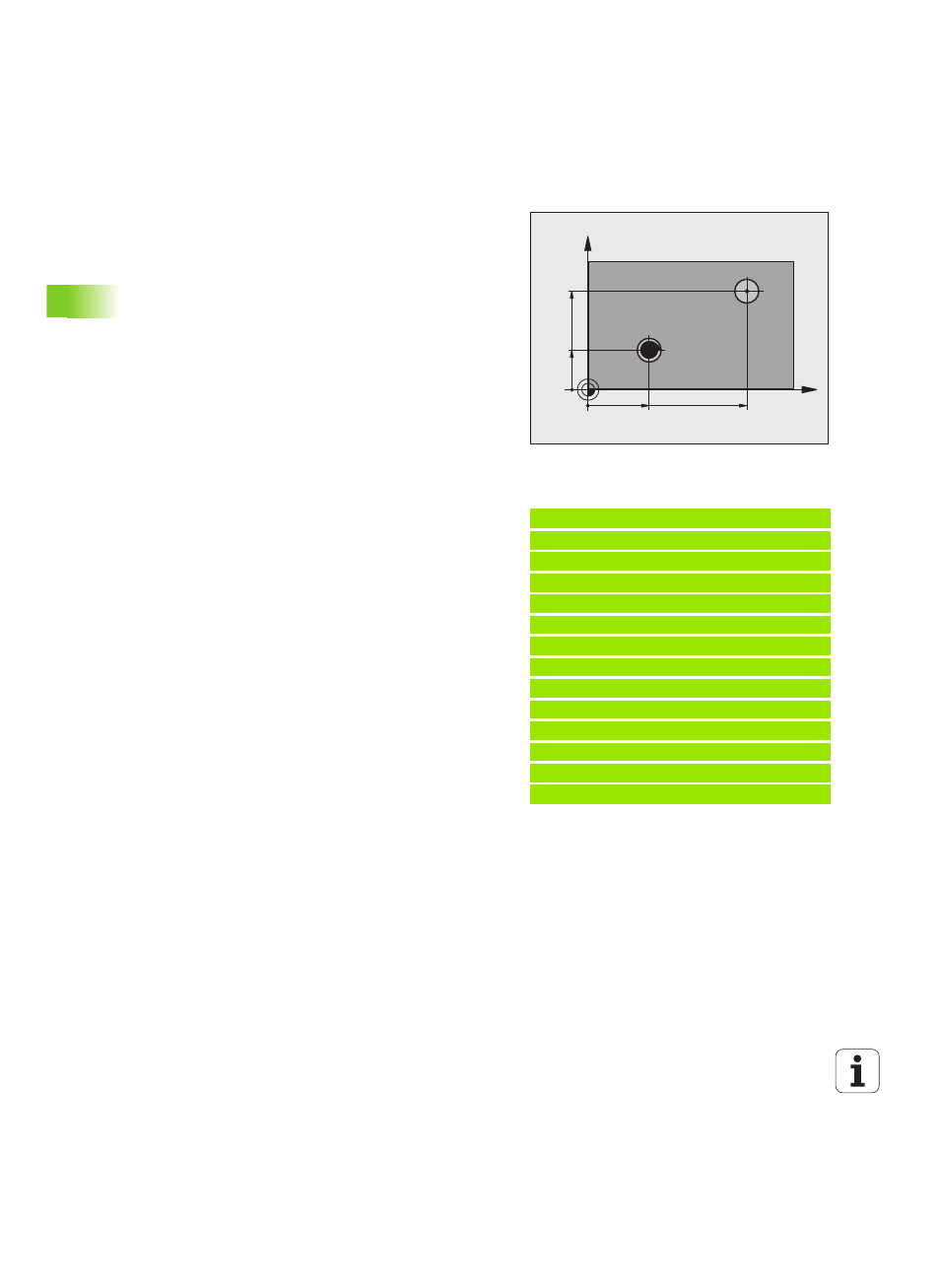

Esempio:
10 L Z+100 R0 FMAX
11 CYCL DEF 202 BARENATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=100 ;AVANZ. INCREMENTO
Q211=0.5 ;TEMPO ATTESA SOTTO
Q208=250 ;AVANZAM. RITORNO
Q203=+20 ;COORD. SUPERFICIE
Q204=100 ;2ª DIST. SICUREZZA
Q214=1 ;DIREZIONE DISIMPEGNO
Q336=0 ;ANGOLO PER MANDRINO
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
30
X
Y
20
80
50
0 Senza disimpegno dell'utensile
1 Disimpegno dell'utensile in direzione negativa
dell'asse principale
2 Disimpegno dell'utensile in direzione negativa
dell'asse secondario
3 Disimpegno dell'utensile in direzione positiva
dell'asse principale
4 Disimpegno dell'utensile in direzione positiva
dell'asse secondario
