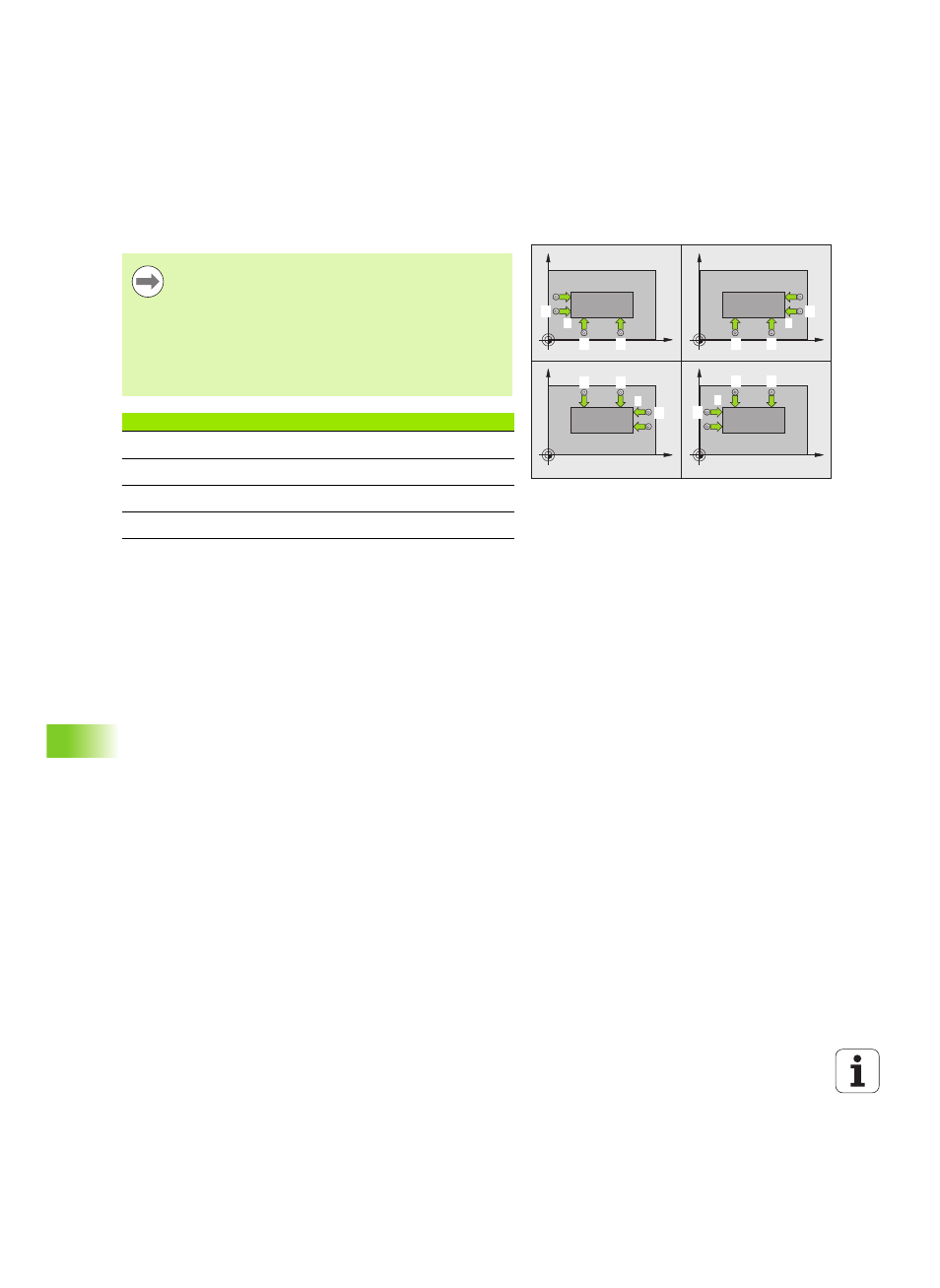

340 Cicli di tastatura: rilevamento automatico delle origini
15.8 ORIGINE SU SPIGOL
O ES
TERNO (ciclo 414, DIN/ISO: G414)
Per la programmazione
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Il TNC misura la prima retta sempre in direzione dell'asse
secondario del piano di lavoro.
Attraverso la posizione dei punti misurati 1 e 3 si
determina lo spigolo su cui il TNC imposta l'origine (vedere
la figura al centro a destra e la seguente tabella).
Spigolo Coordinata X Coordinata Y
A Punto 1 punto grande 3 Punto 1 punto piccolo 3
B Punto 1 punto piccolo 3 Punto 1 punto piccolo 3
C Punto 1 punto piccolo 3 Punto 1 punto grande 3
D Punto 1 punto grande 3 Punto 1 punto grande 3
