15.10 ORIGINE SU CENTRO CERCHIO
DI FORI (ciclo 416, DIN/ISO:
G416)
Esecuzione del ciclo

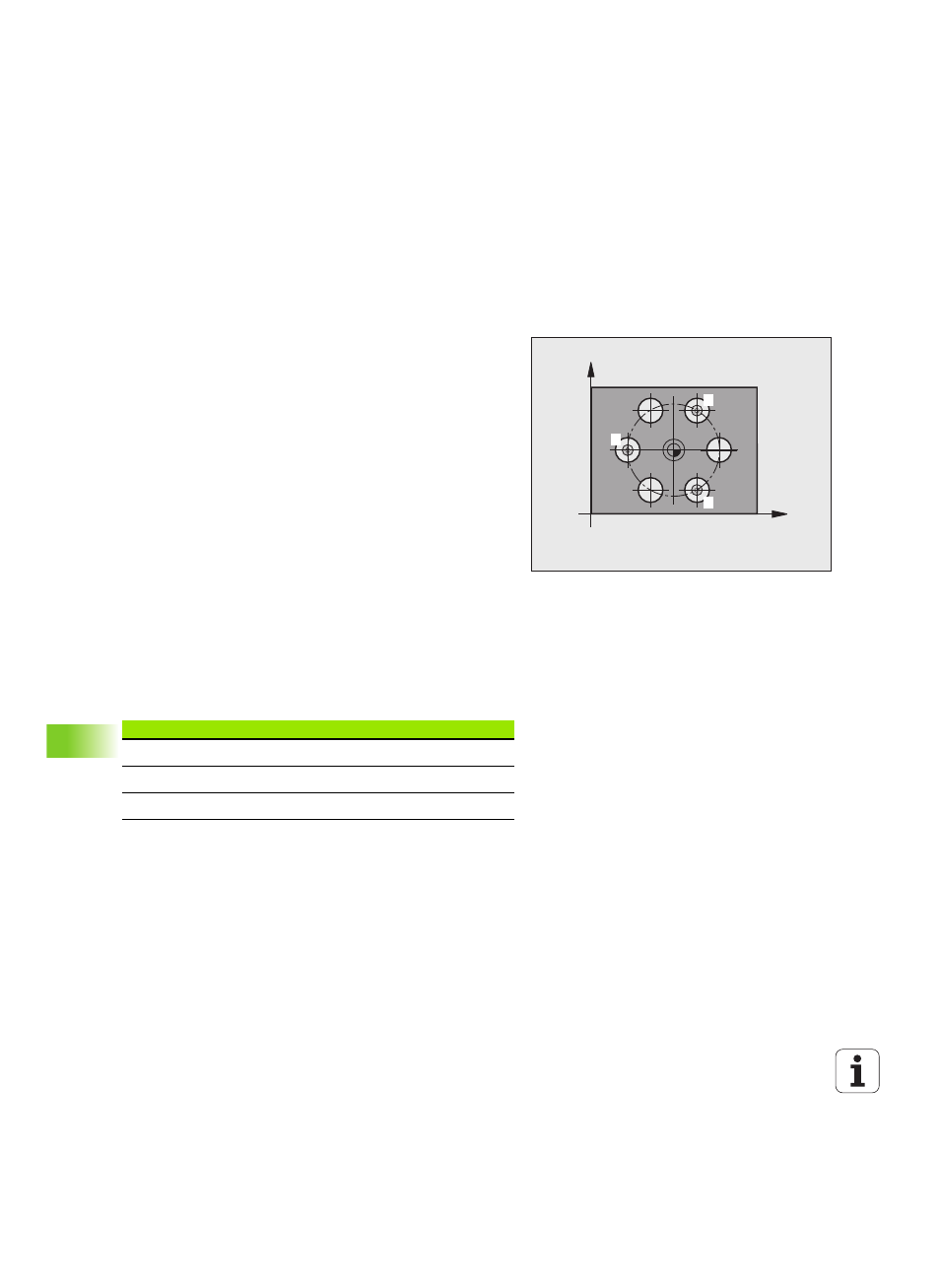

Il ciclo di tastatura 416 rileva il centro di un cerchio di fori mediante
tastatura di tre fori e imposta questo centro quale origine. In alternativa
il TNC può registrare questo centro in una tabella origini o in una tabella
Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX) e
con la logica di posizionamento (vedere "Esecuzione dei cicli di
tastatura" a pagina 285) sul centro programmato del primo foro
1
2 Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro
2
4 Il TNC porta il tastatore all'altezza di misura programmata e rileva
mediante quattro tastature il centro del secondo foro
5 Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del terzo foro
3
6 Il TNC porta il tastatore all'altezza di misura programmata e rileva
mediante quattro tastature il centro del terzo foro
7 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
315) e salva i valori reali nei parametri Q presentati di seguito
8 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1
2
3
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q153 Valore reale diametro cerchio di fori
