HEIDENHAIN TNC 620 (340 56x-03) Cycle programming - Manuale (Pagina 353)

HEIDENHAIN TNC 620 353
15.1
1 ORIGINE SU A
SSE TS (ciclo 41
7,
DIN/ISO: G41
7
)
Parametri ciclo
U 1° PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U 1° PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U 1º PUNTO MIS. 3º ASSE Q294 (in valore assoluto):
coordinata del primo punto da tastare nell'asse del
tastatore. Campo di immissione da -99999,9999 a
99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto di
misura e la sfera del tastatore. Q320 attivo in aggiunta
a SET_UP (tabella del sistema di tastatura). Campo di
immissione da 0 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U NUMERO ORIGINE IN TABELLA Q305: indicare il
numero nella tabella origini/tabella Preset nel quale il
TNC deve memorizzare la coordinata. Programmando
Q305=0, il TNC imposta la visualizzazione
automaticamente in modo tale che la nuova origine si
trovi sulla superficie tastata. Campo di immissione da
0 a 2999
U NUOVA ORIGINE ASSE TASTATORE Q333 (in
valore assoluto): coordinata nell'asse del tastatore,
sulla quale il TNC deve impostare l'origine.
Impostazione di base = 0. Campo di immissione da
-99999,9999 a 99999,9999
U TRASFER. VALORE MISURA (0,1) Q303: definire se
l'origine determinata deve essere memorizzata nella
tabella origini o nella tabella Preset:
-1: non utilizzare! Viene inserito dal TNC quando
vengono immessi programmi vecchi (vedere
"Memorizzazione dell'origine calcolata" a pagina 315)
0: registrazione dell'origine calcolata nella tabella
origini attiva. Il sistema di riferimento è il sistema di
coordinate del pezzo attivo
1: registrazione dell'origine calcolata nella tabella
Preset. Il sistema di riferimento è il sistema di
coordinate di macchina (sistema REF)
Esempio: blocchi NC

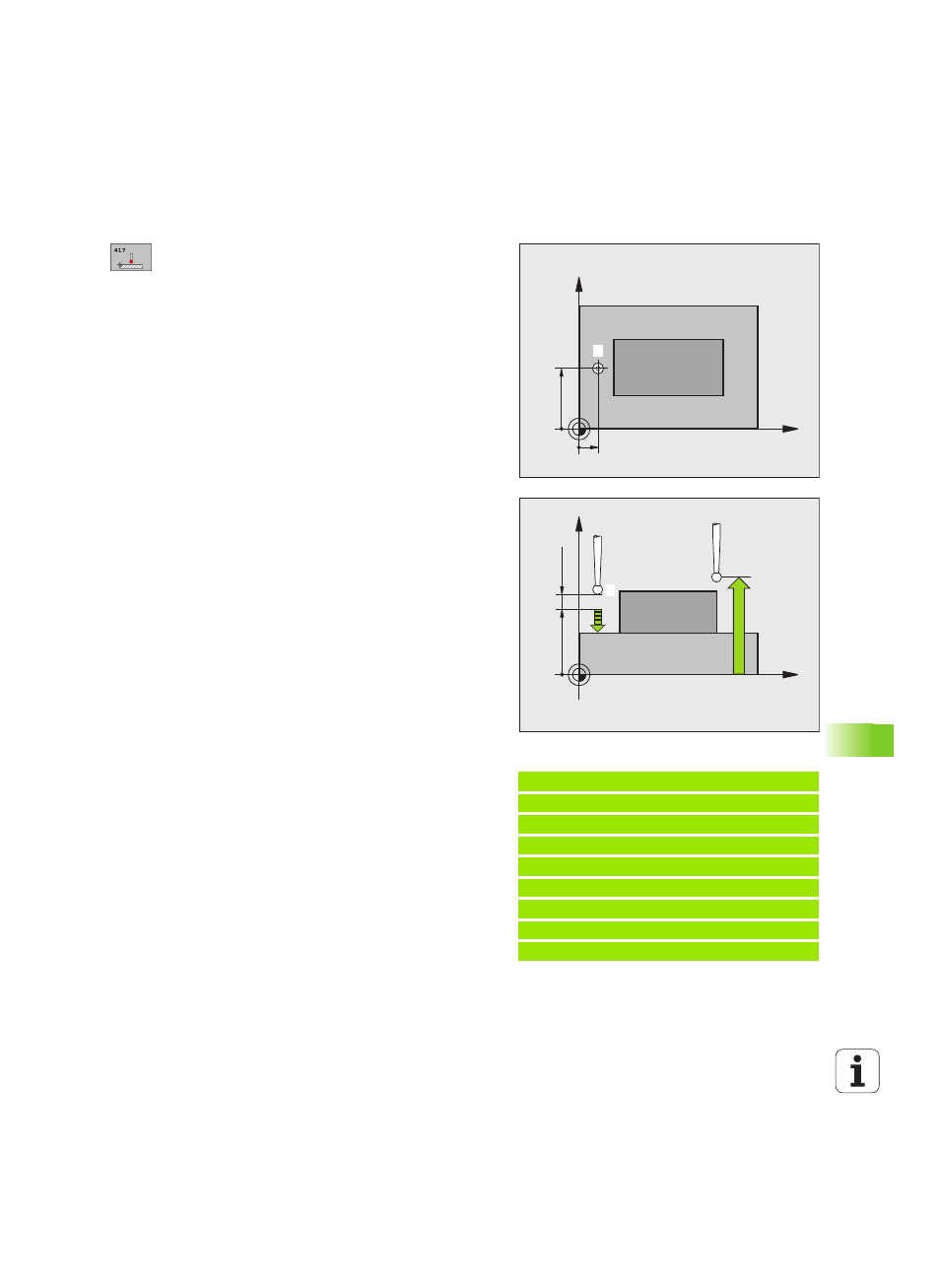

5 TCH PROBE 417 ORIGINE NELL'ASSE TS
Q263=+25 ;1º PUNTO 1º ASSE
Q264=+25 ;1° PUNTO 2° ASSE
Q294=+25 ;1° PUNTO 3° ASSE
Q320=0 ;DISTANZA SICUREZZA
Q260=+50 ;ALTEZZA DI SICUREZZA
Q305=0 ;NUMERO SU TABELLA
Q333=+0 ;ORIGINE
Q303=+1 ;TRASF.VALORE MISURA
X
Y
Q264
Q263
1
X
Z
Q260
Q294
1
SE
T_UP(TCHPR
OBE.TP)
+
Q320
