13.1 Principi generali relativi ai cicli
di tastatura
Principio di funzionamento

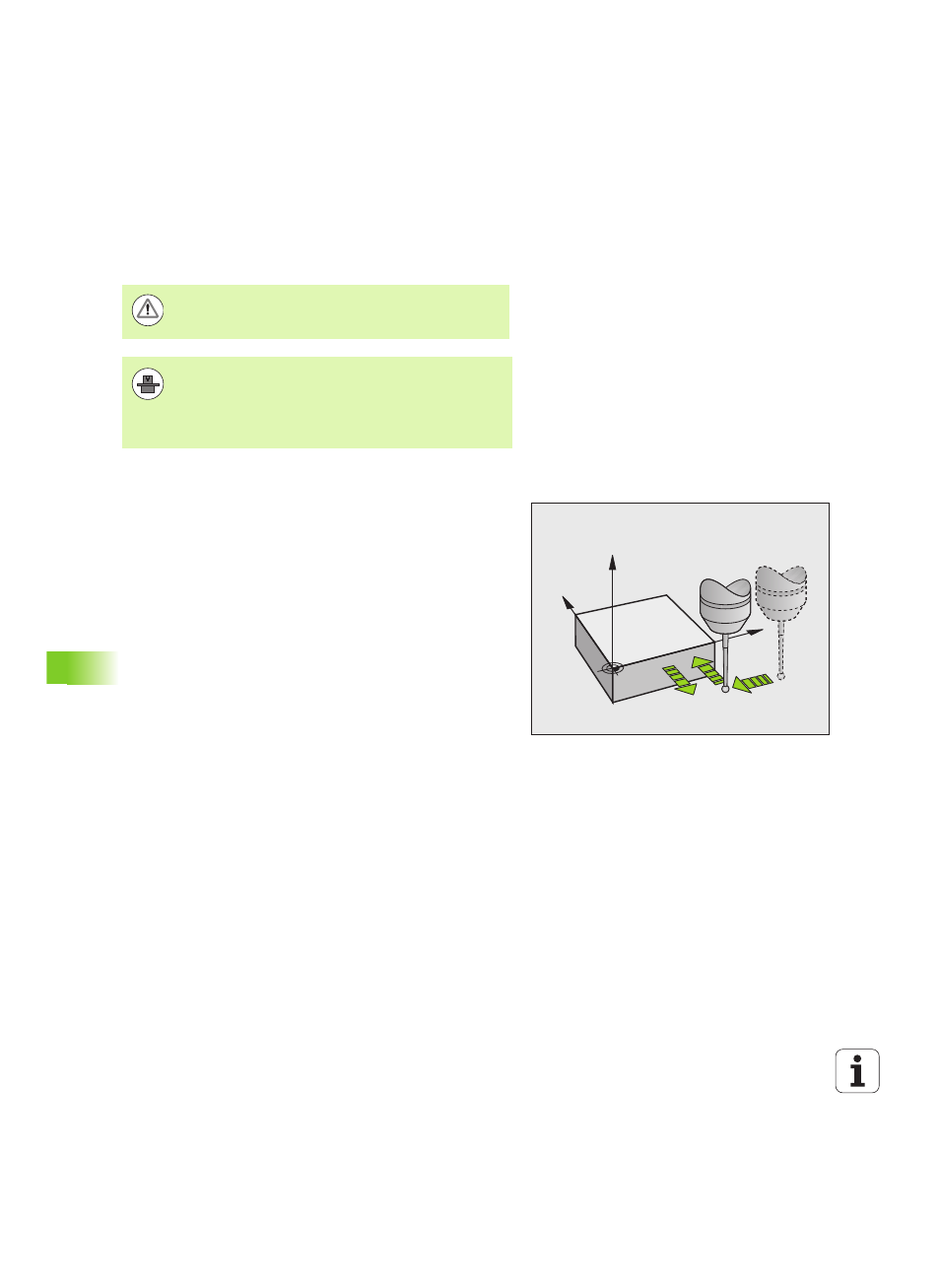

Quando il TNC esegue un ciclo di tastatura, il sistema di tastatura 3D
si avvicina al pezzo parassialmente (anche con rotazione base attiva e
piano di lavoro ruotato). Il costruttore della macchina definisce in un
parametro macchina l'avanzamento di tastatura (vedere "Premesse
per lavorare con cicli di tastatura" più avanti nel presente capitolo).
Quando il tastatore viene a contatto con il pezzo
„ il sistema di tastatura 3D invia un segnale al TNC che memorizza le
coordinate della posizione tastata
„ il sistema di tastatura 3D si ferma e
„ il tastatore si riporta in rapido sulla sua posizione di partenza
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d'errore (percorso: DIST da tabella del
sistema di tastatura).
Considerazione della rotazione base nel
FUNZIONAMENTO MANUALE
Durante la tastatura il TNC considera una rotazione base attiva e si
avvicina in diagonale al pezzo.
Cicli di tastatura nei modi operativi
Funzionamento e Volantino elettronico
Il TNC mette a disposizione nei modi operativi Funzionamento
manuale e Volantino elettronico dei cicli di tastatura che consentono:
„ la calibrazione del sistema di tastatura
„ Compensazione di posizioni inclinate del pezzo
„ Impostazione delle origini
HEIDENHAIN si assume la garanzia per le funzioni dei cicli
di tastatura soltanto nel caso in cui si impieghino sistemi
di tastatura HEIDENHAIN.
Il TNC deve essere predisposto dal costruttore della
macchina per l'impiego di sistemi di tastatura 3D.
Consultare il manuale della macchina.
I cicli di tastatura sono disponibili soltanto con l'opzione
software Touch probe function (numero opzione #17).
