HEIDENHAIN TNC 620 349
15.1
0 ORIGINE SU CENTR
O
CER
C
HIO

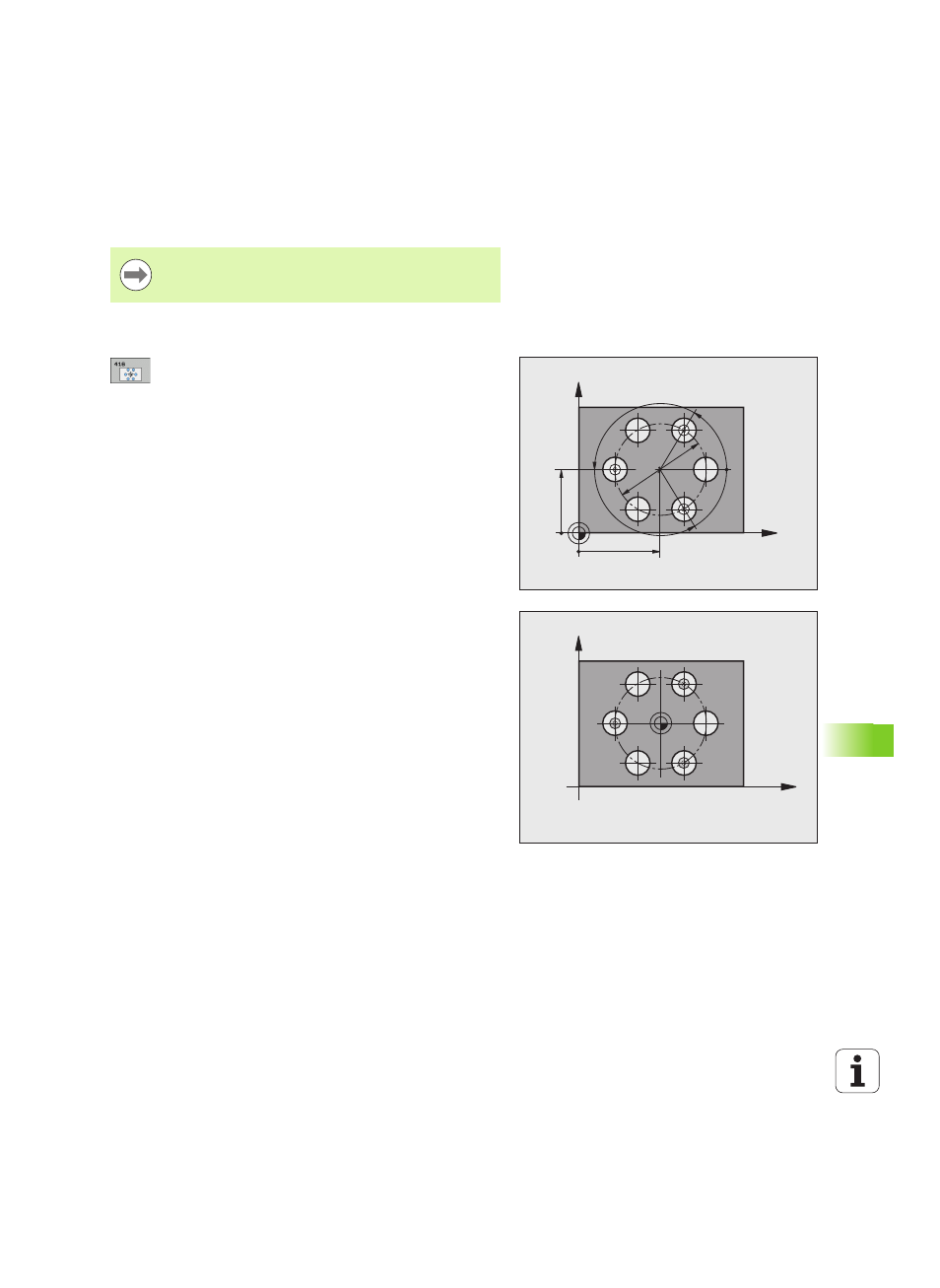

DI FORI (ciclo 416, DIN/ISO: G416)
Per la programmazione
Parametri ciclo
U CENTRO 1º ASSE Q273 (in valore assoluto): centro
del cerchio di fori (valore nominale) nell'asse
principale del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
U CENTRO 2º ASSE Q274 (in valore assoluto): centro
del cerchio di fori (valore nominale) nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
U DIAMETRO NOMINALE Q262: inserire il diametro
approssimativo del cerchio di fori. Più piccolo è il
diametro del foro, tanto più precisa deve essere la
programmazione del diametro nominale. Campo di
immissione da -0 a 99999,9999
U ANGOLO 1ª FORATURA Q291 (in valore assoluto):
angolo in coordinate polari del centro del primo foro
nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
U ANGOLO 2ª FORATURA Q292 (in valore assoluto):
angolo in coordinate polari del centro del secondo
foro nel piano di lavoro. Campo di immissione da
-360,0000 a 360,0000
U ANGOLO 3ª FORATURA Q293 (in valore assoluto):
angolo in coordinate polari del centro del terzo foro nel
piano di lavoro. Campo di immissione da -360,0000 a
360,0000
U MIS. ALTEZZA SU ASSE TASTATORE Q261
(in valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
